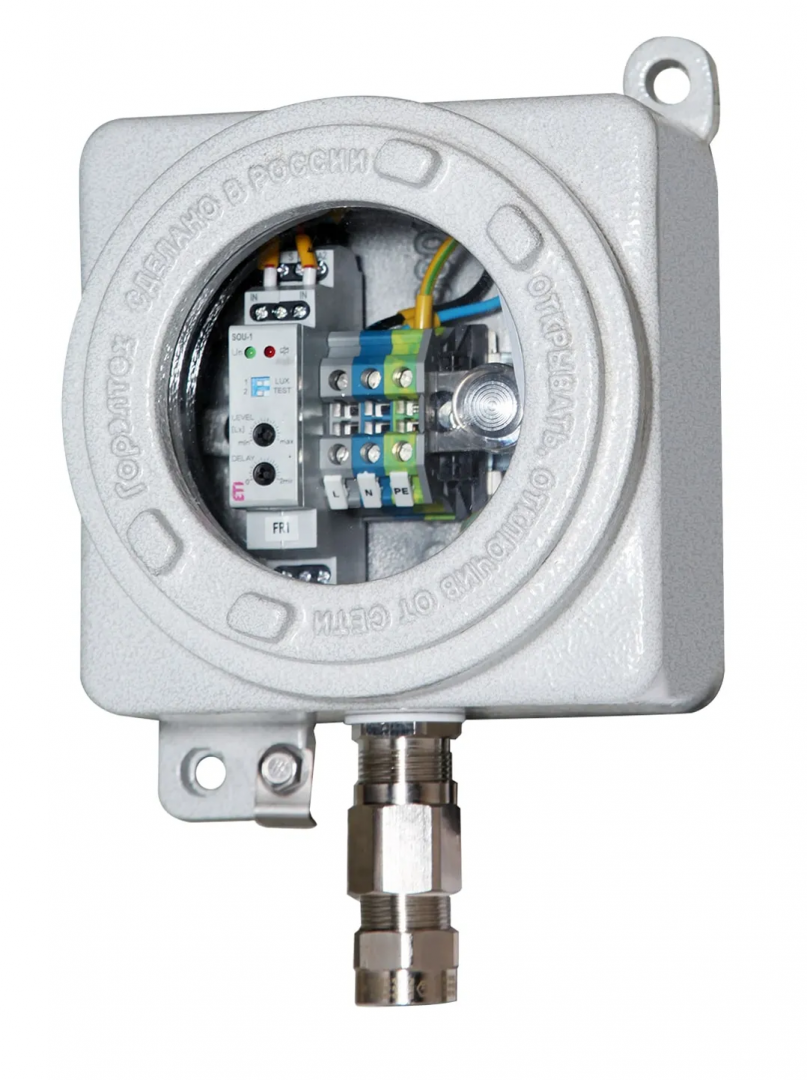

Взрывозащищённое управляющее реле ДВГ-СВЕТ (CCA-H-RELAY) предназначено для автоматического управления электрическими цепями в зависимости от уровня освещённости. Устройство выполняет функции замыкания и размыкания цепи при изменении светового потока, обеспечивая включение или отключение осветительных установок без участия оператора.
Конструкция взрывозащищённого управляющего реле ДВГ-СВЕТ рассчитана на эксплуатацию в тяжёлых промышленных условиях. Прочное закалённое стекло защищает внутренние элементы от механических воздействий и перепадов температуры, а герметичный корпус исключает проникновение влаги, пыли и агрессивных газов. Устройство обладает высокой термостойкостью и сохраняет стабильные характеристики даже при длительной работе в жарком или холодном климате.
Взрывозащищённое управляющее сумеречное реле ДВГ-СВЕТ применяется в помещениях и на открытых установках, где существует риск образования взрывоопасной газовой или пылевой среды. Оно соответствует требованиям ГОСТ 30852.13-2002 и международных стандартов взрывозащиты, что подтверждает безопасность эксплуатации на объектах I–IV классов опасности.
Взрывозащищённое управляющее реле ДВГ-СВЕТ широко используется в нефтегазовой, химической, энергетической, металлургической и транспортной отраслях, а также на объектах, поднадзорных Ростехнадзору РФ и техническим надзорам стран Таможенного союза и СНГ.
| Наименование характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Маркировка рудничного оборудования: | РН1, РН2 |
| Защита |
IP66/IP67/IP68/IP69 IK08 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Температура окружающей среды, °С |
-60...+40 (Т6/Т85°С) -60...+60 (Т5/Т100°С) -60...+60 (для рудничного нормального и общепромышленного исполнений) |
| Максимальное напряжение, В | ~380 |
| Максимальная сила тока, А | 63 |
| Заземление | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки | Резьбовое соединение |
| Монтаж внутри корпуса | 2 или 4 стойки для крепления монтажной панели |
| Покрытие | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционноискробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035. |
| Уплотнение | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный.Окно - ударопрочное термостойкое стекло. |
| Крепление корпуса: | 2 или 4 внешние монтажные точки |
| Класс защиты от поражения электрическим током: | I |
| Масса, кг | 4 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
ДВГ-СВЕТ - 1Х - 2Х - 3Х / 4Х – ТУ 27.12.31-037-72453807-2017
Пример заказа: ДВГ-СВЕТ-40-30 -2КНВ2Н-ТУ 27.12.31-037-72453807-2017.
| Маркировка | Ном. ток | Количество контактов | Размеры | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Внешние | Окно | Внутренние | |||||||
| A | B | C | OL | E | F | OG | |||
| ДВГ-СВЕТ-6-11 | 6 | 1СО | 151 | 151 | 125 | 90 | 126 | 174 | 11 |
| ДВГ-СВЕТ-25-30 | 25 | 3НО | 175 | 175 | 129,5 | 90 | 150 | 195 | 11 |
| ДВГ-СВЕТ-25-40 | 25 | 4НО | 175 | 175 | 129,5 | 90 | 150 | 195 | 11 |
| ДВГ-СВЕТ-40-30 | 40 | 3НО | 235 | 235 | 164 | 140 | 196 | 267 | 14 |
| ДВГ-СВЕТ-40-40 | 40 | 4НО | 235 | 235 | 164 | 140 | 196 | 267 | 14 |
| ДВГ-СВЕТ-63-30 | 63 | 3НО | 235 | 235 | 164 | 140 | 196 | 267 | 14 |
| ДВГ-СВЕТ-63-40 | 63 | 4НО | 235 | 235 | 164 | 140 | 196 | 267 | 14 |
|
Предшествующее международное наименование OOO «ЗАВОД ГОРЭЛТЕХ» ТУ 3400-005-72453807-07 |
Наименование Таможенного Союза OOO «ЗАВОД ГОРЭЛТЕХ» |
|---|---|
| CCA-H-06-RELAY | ДВГ-СВЕТ-6-11 |
| CCA-H-25-RELAY | ДВГ-СВЕТ-25-30 |
| CCA-H-25-RELAY/N | ДВГ-СВЕТ-25-40 |
| CCA-H-40-RELAY | ДВГ-СВЕТ-40-30 |
| CCA-H-40-RELAY/N | ДВГ-СВЕТ-40-40 |
| CCA-H-63-RELAY | ДВГ-СВЕТ-63-30 |
| CCA-H-63-RELAY/N | ДВГ-СВЕТ-63-40 |
Вся документация и сертификаты высылается отдельно по запросу.
