РГМК/РГМКВ разъём взрывозащищённый и вилка ВГМК/ВГМКВ

Взрывозащищённые разъёмы РГМК/РГМКВ и вилки ВГМК/ВГМКВ предназначены для создания надёжных и безопасных электрических соединений в условиях потенциально взрывоопасных зон. Они используются для подключения силовых и сигнальных цепей, включая интерфейсы Ethernet (до 1 Гбит/с), Ethernet 100 Мбит/с с PoE, USB 3.0 и другие типы промышленных линий передачи данных. Конструкция обеспечивает стабильный контакт, герметичность и устойчивость к агрессивным факторам внешней среды.

В линейку входят 4 исполнения:

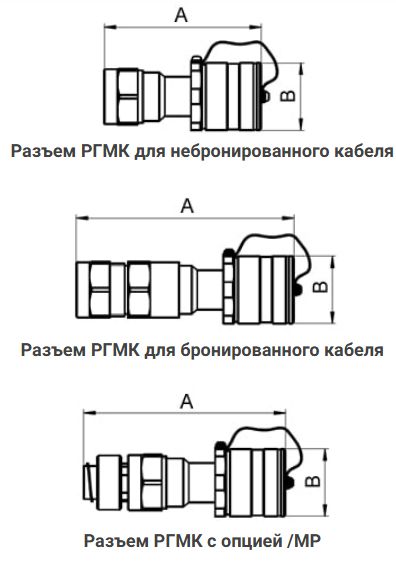

• РГМК — штепсельная розетка;

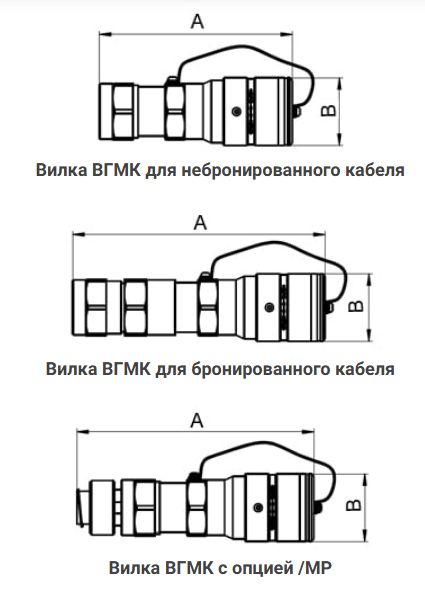

• ВГМК — штепсельная вилка;

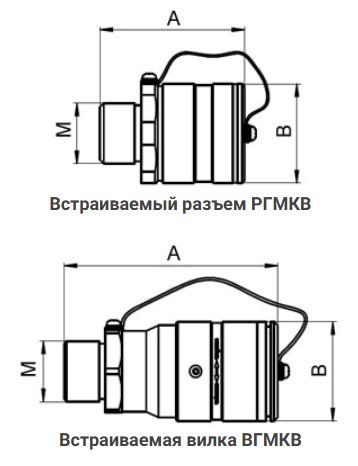

• РГМКВ — встраиваемая розетка;
• ВГМКВ — встраиваемая вилка.

Завод-изготовитель несёт гарантию полного соответствия взрывозащищённых разъёмов РГМК/РГМКВ и вилок ВГМК/ВГМКВ заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

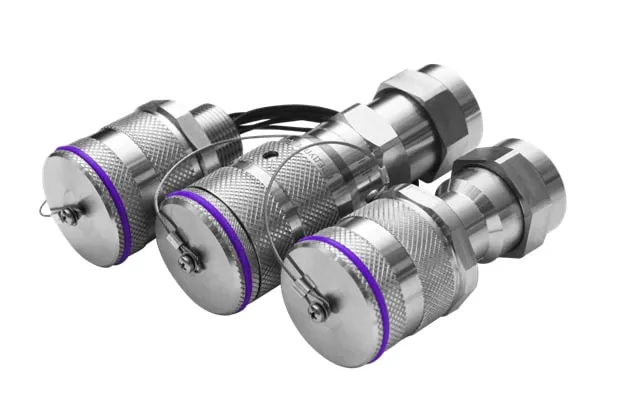

Все модели выполнены в прочных корпусах из нержавеющей стали, устойчивой к кислотам, щелочам, морской воде и промышленным химическим соединениям. Поверхности обладают повышенной стойкостью к коррозии и механическим повреждениям. Контактная группа по умолчанию содержит 9 полюсов (по запросу — 7), подключение проводов осуществляется пайкой, что гарантирует надёжный электрический контакт и защиту от вибрационных нагрузок.

Разъёмы поставляются с защитными колпачками, предотвращающими загрязнение и повреждение контактов, а встраиваемые версии комплектуются кабелем. Конструкция включает механическую систему ключей, исключающую ошибочное соединение разъёмов с различными уровнями напряжения, и цветовую индикацию для идентификации разъёмов одного типа. Корпус выдерживает ударные нагрузки до 7 Дж, степень защиты — IP66.

Взрывозащищённые разъёмы РГМК и взрывозащищённые розетки РГМКВ обеспечивают быстрый и безопасный монтаж переносного оборудования и приборов КИПиА — датчиков, исполнительных механизмов, измерительных модулей, а также средств управления и освещения. Вилки ВГМК и ВГМКВ применяются для подключения пускателей, насосов, тележек, передвижных машин и других мобильных установок, где требуется частое соединение и разъединение без потери герметичности.

Вариант ВГМКВ-Ethernet обеспечивает надёжную коммутацию в промышленных сетях Ethernet без необходимости применения искробезопасных барьеров, поддерживая скорость до 1 Гбит/с и технологию PoE.

Конструкция разъёмов позволяет использовать их в составе взрывозащищённых оболочек Ex d и Ex e. Они подходят как для неискробезопасных, так и для искробезопасных электрических цепей при обязательном раздельном подключении. Коммутация допускается без полного снятия напряжения питания при напряжении до 60 В.

Область применения:

Разъёмы и вилки серий РГМК, РГМКВ, ВГМК и ВГМКВ предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок, в том числе на объектах I–IV классов опасности. Изделия соответствуют требованиям ГОСТ 30852.13-2002 (МЭК 60079-14:1996), ГОСТ IEC 61241-3-2011 и ПУЭ гл. 7.3, 7.4. Они допускаются к применению на объектах, поднадзорных Ростехнадзору РФ и техническим надзорам стран СНГ.
