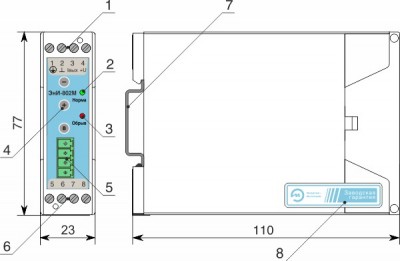

Измерительный преобразователь ЭнИ-802М-Ех представляет собой современное решение для систем промышленной автоматизации, КИПиА и технологических комплексов, работающих во взрывоопасных условиях. Устройство сочетает функции измерительного преобразователя и встроенного барьера искрозащиты, обеспечивая безопасную передачу сигналов между полевыми датчиками и оборудованием верхнего уровня. Благодаря наличию гальванической развязки преобразователь эффективно защищает искробезопасные цепи от помех, паразитных токов и аварийных воздействий.
Преобразователь ЭнИ-802М-Ех предназначен для установки вне взрывоопасной зоны и обеспечивает стабильную работу датчиков температуры, токовых и напряженческих преобразователей в составе распределённых систем управления. Устройство обеспечивает питание нагрузки и поддерживает работу с различными типами первичных преобразователей, что делает его универсальным элементом систем контроля и управления технологическими процессами.
Барьер искрозащиты ЭнИ-802М-Ех принимает и обрабатывает сигналы от термопреобразователей сопротивления ТСМ и ТСП с номинальными статическими характеристиками 50М, 53М, 100М, 50П, 100П и Pt100 по ГОСТ 6651-2009. Также устройство поддерживает подключение термопар ТХА (К), ТХК (L), ТЖК (J), ТПП (S), ТПР (В), ТВР (A-1) по ГОСТ Р 8.585-2001. Дополнительно измерительный преобразователь работает с сигналами силы постоянного тока 0…5 мА, 0…20 мА и 4–20 мА, напряжением постоянного тока 0…75 мВ и 0…100 мВ, а также сопротивлением в диапазоне 0…320 Ом.
Одним из ключевых преимуществ устройства является гибкое преобразование сигналов в унифицированные токовые выходы 0…5 мА, 0…20 мА и 4–20 мА. Измерительный преобразователь ЭнИ-802М-Ех поддерживает линейную и корнеизвлекающую зависимость выходного сигнала, что позволяет использовать оборудование в различных технологических схемах, включая системы контроля расхода, температуры, давления и уровня.
Гальваническая развязка обеспечивает высокую помехоустойчивость и стабильность передачи данных даже в условиях повышенного уровня электромагнитных наводок. Барьер искрозащиты ЭнИ-802М-Ех сохраняет работоспособность предохранителей при коротком замыкании искробезопасных цепей и позволяет использовать один источник питания одновременно для нескольких цепей. Это снижает затраты на проектирование систем автоматизации и упрощает эксплуатацию оборудования на промышленных объектах.
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 22...24 |
| Потребляемая мощность, Вт | не более 0,6 |
| Выходной токовый сигнал, мА | 4...20, 0...20, 0...5 |
| Сопротивление нагрузки для сигнала 4...20 мА, Ом | не более 100 |
| Сопротивление нагрузки для сигнала 0...20 мА, Ом | не более 450 |
| Сопротивление нагрузки для сигнала 0...5 мА, Ом | не более 1500 |
| Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с | не более 8 |
| Электрическая прочность изоляции между входом искробезопасной цепи и выходными цепями, В | 1500 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 или стене |
| Степень защиты по ГОСТ 14254 | IP30 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 120000 |
| Средний срок службы, лет | 12 |
| Масса, кг | не более 0,2 |
| Температура окружающего воздуха, °С | -10...+50 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | C3 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP30 |
| Тип первичного преобразователя | Диапазон выходного сигнала, мА | Диапазон преобразования, °С | R100/R0¹, α² | Зависимость выходного сигнала | γ³, % |
|---|---|---|---|---|---|
| 50М-6 | 0...5 0...20 4...20 | -50…+200 | 1,426 / 0,00426 | линейная от температуры | ±0,25 |
| 53М-6 | 1,426 / 0,00426 | ||||
| 100М-6 | 1,426 / 0,00426 | ||||
| 50М-8 | 1,428 / 0,00428 | ||||
| 53М-8 | 1,428 / 0,00428 | ||||
| 100М-8 | 1,428 / 0,00428 | ||||
| 50П | 0…500 | 1,391 / 0,00391 | |||
| 100П | 0…500 | 1,391 / 0,00391 | |||
| Pt100 | -200…+600 | 1,385 / 0,00385 | ±0,75⁵ | ||
| ТЖК (J)⁴ | -50…+1100 | — | |||
| ТХК (L) | -50…+600 | линейная от ЭДС | ±0,75⁵ | ||
| ТХА (K) | -50…+1300 | ||||
| ТПП (S) | 0…1700 | ||||
| ТПР (B) | 300…1800 | ||||
| ТВР (A-1) | 0…2500 | — | линейная от ЭДС | ±0,75⁵ |
¹) R100 и R0 — значения сопротивления из НСХ при 100 и 0 °С соответственно.
²) α — температурный коэффициент термопреобразователя сопротивления.
³) γ — предел допускаемой основной приведенной погрешности.
⁴) В скобках указаны типы термопар по МЭК 60584-3.
⁵) С учетом погрешности компенсации температуры холодного спая термопары.
| Тип входного сигнала | Диапазон выходного сигнала, мА | Диапазон преобразования | Предел допускаемой основной приведенной погрешности, % |
|---|---|---|---|
| напряжение | 0...5 | 0...75 мВ, 0...100 мВ | ±0,25 |
| ток | 0...20 | 0...5 мА, 0...20 мА, 4...20 мА | |
| сопротивление | 4...20 | 0...320 Ом |
Вся документация и сертификаты высылается отдельно по запросу.
