ПГС-ИТ34-МТ рудничное взрывозащищённое прямоугольное табло — это современное светодиодное устройство оповещения, предназначенное для визуальной индикации и передачи информации в условиях повышенной опасности. Оно используется в подземных шахтах и горных выработках, где присутствует риск воспламенения газа и пыли.
Табло обеспечивает яркое и чёткое отображение сигнала даже при сильной запылённости и влажности воздуха. В штатных режимах применяется для информационных указателей, а в аварийных — для световой сигнализации и управления действиями персонала.

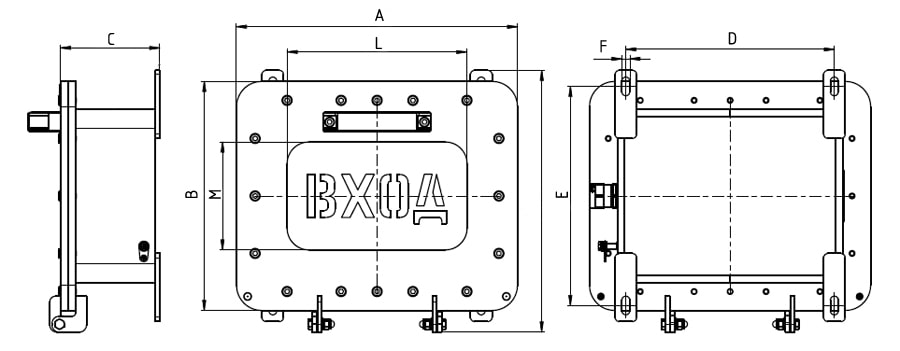

Размеры корпусов ПГС-ИТ34-МТ
| Типоразмер | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Внешние | Крепление скобами | Размер окна | ||||||
| А | В | С | D | E | F | LхM | ||
| ПГС-ИТ34-МТ322212-О1508 | 327 | 227 | 125 | 230 | 225 | 9 | 150х80 | 18,5 |
| ПГС-ИТ34-МТ393113-О2515 | 391 | 319 | 138 | 290 | 305 | 11 | 250х150 | 30,3 |
| ПГС-ИТ34-МТ452512-О2508 | 451 | 250 | 125 | 350 | 246 | 11 | 300х200 | 27,3 |
| ПГС-ИТ34-МТ453719-О3020 | 457 | 372 | 197 | 350 | 345 | 11 | 300х200 | 51,6 |
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °С | -60...+85 |
| Номинальное напряжение, В | ~220 (50/60 Гц); ≈12; ≈24 |
| Присоединительные отверстия | По спецификации заказчика |
| Заземление | 2 зажима заземления (на монтажной панели) из нержавеющей стали |
| Электрическая схема | Подключение к трём клеммам, сечение 4 мм² |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение | Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГСМАЗКА |
| Крепление корпуса | 4 внешние монтажные точки |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 |
| Маркировка рудничного оборудования | РВ Ex db I Mb РН1/РН2 |
| Защита | IP66/IP67 |
Вся документация и сертификаты высылается отдельно по запросу.
