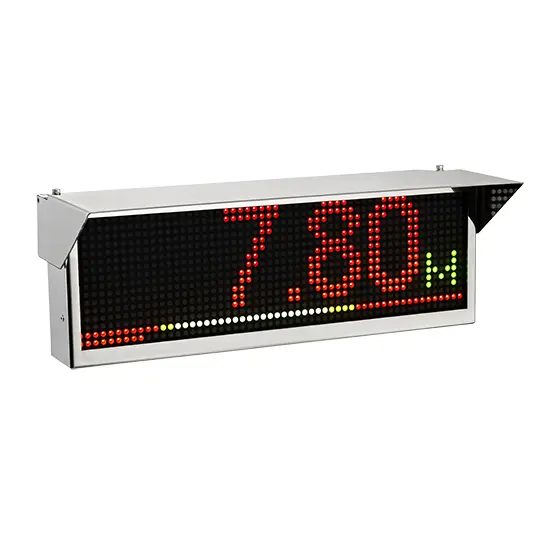

Серийно выпускаемый взрывозащищённый оповещатель ЭКРАН-ТЕХНО — это многофункциональный многоцветный индикатор технологической информации, предназначенный для визуального отображения режимов работы оборудования и оперативного оповещения в составе современных систем автоматизации. Устройство используется как элемент оповещения в АСУ ТП и может функционировать в сети Modbus RTU. Благодаря взрывозащищённому исполнению пожарный оповещатель ЭКРАН-ТЕХНО допускается к эксплуатации во взрывоопасных зонах и не требует применения искробезопасных шлейфов, что значительно упрощает проектирование и монтаж систем сигнализации и индикации.
Взрывозащищённый оповещатель ЭКРАН-ТЕХНО обеспечивает многоцветный вывод информации с поддержкой 7 цветов: красного, розового, жёлтого, зелёного, голубого, синего и белого. Такое решение позволяет использовать цвет как дополнительный инструмент визуального кодирования технологических и аварийных состояний оборудования.
Устройство поддерживает различные формы отображения данных: статическую и мигающую надпись, бегущую строку, двойную строку, отображение шкал, пиктограмм и единиц измерения. Возможна загрузка и удалённое управление до 16 надписей, что делает оповещатель полноценным индикатором технологической информации для сложных производственных процессов.
Управление осуществляется по интерфейсу Modbus RTU, может выступать в сети master / slave, что обеспечивает гибкую интеграцию в системы оповещения АСУ ТП. Настройка и загрузка текстов выполняются через USB-порт, без необходимости демонтажа устройства. Высокая контрастность изображения гарантирует хорошую читаемость информации даже при ярком солнечном освещении и в условиях сложной промышленной среды.
Корпус взрывозащищённого оповещателя ЭКРАН-ТЕХНО изготавливается из порошковой стали либо нержавеющей стали, что обеспечивает устойчивость к коррозии и механическим воздействиям. Лицевая часть выполнена из закалённого стекла толщиной 6 мм и дополнительно защищена козырьком от осадков, пыли и прямого солнечного излучения.
Устройство рассчитано на эксплуатацию в температурном диапазоне от –60 °C до +75 °C. Степень защиты оболочки IP66 позволяет использовать оповещатель в уличных условиях и в агрессивных промышленных средах. Маркировка взрывозащиты: 1Ex db mb ib IIC T6 Gb X / Ex tb mb ib IIIC T80°С Db X, что подтверждает возможность применения в зонах с газо- и пылевзрывоопасной атмосферой.
Реализован контроль цепей питания и управления, а также защита от обрыва и короткого замыкания, что повышает надёжность системы и снижает риск ложных отказов.
| Характеристики | Значения |
|---|---|
| маркировка взрывозащиты | 1Ex db mb ib IIC T6 Gb Х Ex tb mb ib IIIC T80°С Db X |
| маркировка взрывозащиты для взрывоопасных пылевых сред | Ex tb mb [ib] IIIC T130°C Db X |
| пылевлагонепроницаемость | IP66 |
| температура эксплуатации | -60°C до +75°C |
| напряжение питания, В | 12-24 VDC/100-240 VAC |
| максимальный потребляемый ток при напряжении 12-24 VDC/100-240 VAC, не более, А | 0,5 / 0,1 |
| информационное световое поле оповещателя, точек | 56х16 |
| тип звукового сигнала – сирена уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ | 100 |
| мигание светового канала может быть задано в диапазоне частот, Гц | 0,5-5 |
| габаритные размеры (с козырьком и кабельным вводом), не более, мм | 453х226х155 |
| масса, не более, кг | 8,9 |
| срок службы, не менее, лет | 10 |
| гарантийный срок, лет | 5 |
Технические характеристики УУО*
| Характеристики | Значения |
|---|---|
| напряжение питания, В | 12-24 |
| максимальный потребляемый ток, не более, А | 0,15 |
| количество отдельно конфигурируемых дискретных входов с приоритетом | 4 |
| габаритные размеры, не более, мм | 210х80х55 |
*УУО (устройство управления оповещателем)
Вся документация и сертификаты высылается отдельно по запросу.
