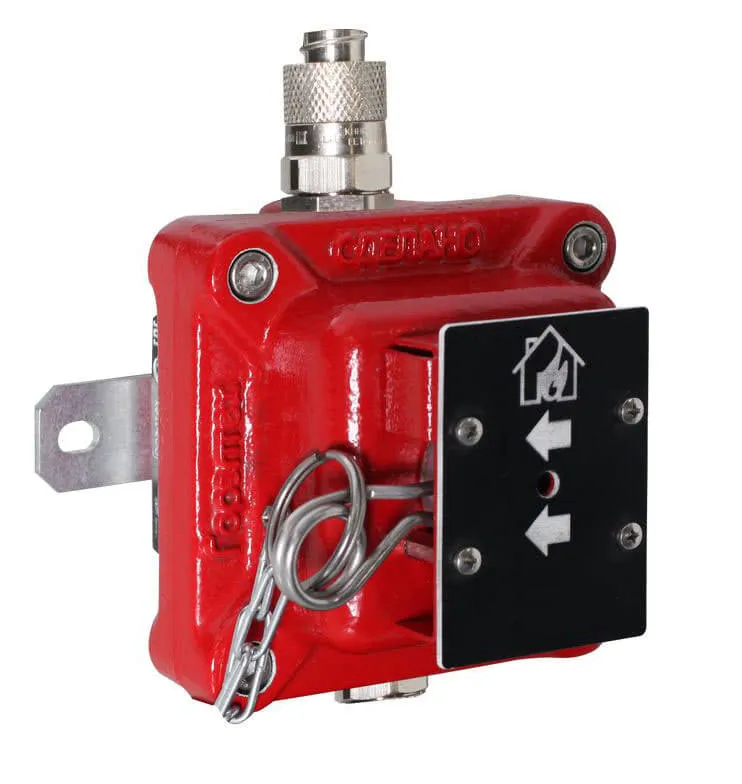

Серийно производимый извещатель пожарный ручной взрывозащищённый ИП-535-ГОРЭЛТЕХ1-А (CSE-ИП-535) используется в составе систем пожарной сигнализации и автоматического пожаротушения на промышленных предприятиях, где возможны взрывоопасные концентрации газов, паров и пыли.
Устройство предназначено для ручного пуска пожаротушения и оперативной передачи сигнала «Пожар» в шлейф системы, выполняя роль пассивного элемента, обеспечивающего быстрое оповещение о возгорании. Срабатывание извещателя происходит при механическом удалении чеки-застёжки, что приводит к замыканию контактной группы. Возврат в исходное (дежурное) состояние выполняется с применением специального инструмента, исключающего случайное включение.
Изделие поддерживает работу с нормально-замкнутыми и нормально-разомкнутыми контактами, допускает последовательное подключение нескольких устройств в один шлейф сигнализации, что упрощает построение комплексных систем пожарной защиты.
Взрывозащищённый ручной извещатель ИП-535 спроектирован для длительной, круглосуточной эксплуатации в сложных промышленных условиях. Корпус выполнен из прочных материалов, устойчивых к механическим нагрузкам, вибрациям, воздействию пыли, влаги и агрессивных химических веществ. Контактный механизм обладает повышенной механической и электрической износостойкостью, обеспечивая практически неограниченное количество циклов срабатывания. Герметичные кабельные вводы позволяют подключать устройство в различных условиях монтажа, включая наружные установки.
Область применения охватывает взрывоопасные зоны помещений и наружных площадок в соответствии с требованиями ГОСТ 30852.13-2002 и ГОСТ IEC 61241-3-2011, а также подземные горные выработки, неопасные по метану и угольной пыли. Извещатель пожарный ручной взрывозащищённый ИП-535 предназначен для эксплуатации на опасных производственных объектах I–IV классов, находящихся под контролем Ростехнадзора РФ и технических надзоров стран ТС и СНГ.
Схема подключения на размыкание (последовательное соединение)
Схема подключения на замыкание (параллельное соединение)
Параметры подключения
| Тип ППКП | Параллельное включение (на замыкание) | Последовательное включение (на размыкание) |
|---|---|---|
| ЛБ-07 | Rд должен обеспечить потребление тока >15 мА, Rок = 2 кОм, VDок = КД522 | Rд = 11 кОм, Rок = 2 кОм, VDок = КД522 |
| Луч | Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А | Rд = 2.2 кОм, Rок = 2.4 кОм, VDок = КД521А |
| ППК-2 | Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А | Rд = 10.0 кОм, Rок = 3.6 кОм, VDок = КД521А |
| Болид | Rд = 1.5 кОм, Rок = 4.7 кОм, VDок не устанавливать | Rд = 8.2 кОм, Rок = 4.7 кОм, VDок не устанавливать |
| Яхонт-16и | Rд = 1.8 кОм, Rок = 8.2 кОм, VDок не устанавливать | Не применяется |
| ВЭРС | Rд = 820 Ом, Rок = 7.5 кОм, VDок не устанавливать | Rд = 10 кОм, Rок = 7.5 кОм. VDок не устанавливать |

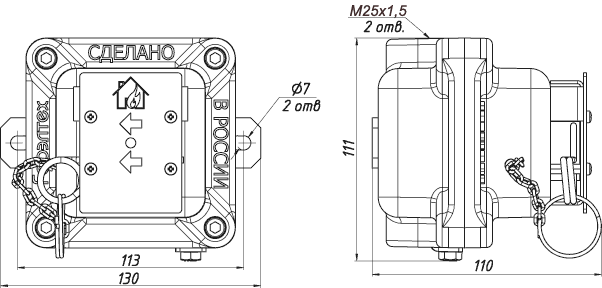

ИП-535-ГОРЭЛТЕХ1-А - 1Х - 2Х / 3Х – ТУ 26.30.50-050-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C |
−60…+40 (T6/T85°C) −60…+55 (T5/T100°C) |
| Максимальное напряжение, В | 690 |
| Максимальный ток коммутации, А | 10 |
| Подключение | Клеммы 2,5 мм² |
| Резьба на присоединительных отверстиях | Метрическая М25×1,5 ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет красный, RAL 3001. |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и химическим веществам, включая пары сероводорода и соляной кислоты; фрикционно искробезопасный. |
| Класс извещателя согласно ГОСТ Р 53325-2012 | А |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 1,3 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
1Ex db IIC T6...T5 Gb 0Ex ia IIC T6...T5 Ga X Ex tb IIIC T85°C...T100°C Db Ex ia IIIC T85°C...T100°C Da |
| Маркировка рудничного оборудования | РН1 / РН2 |
| Защита |
IP66 / IP67 IK10 |
Вся документация и сертификаты высылается отдельно по запросу.
