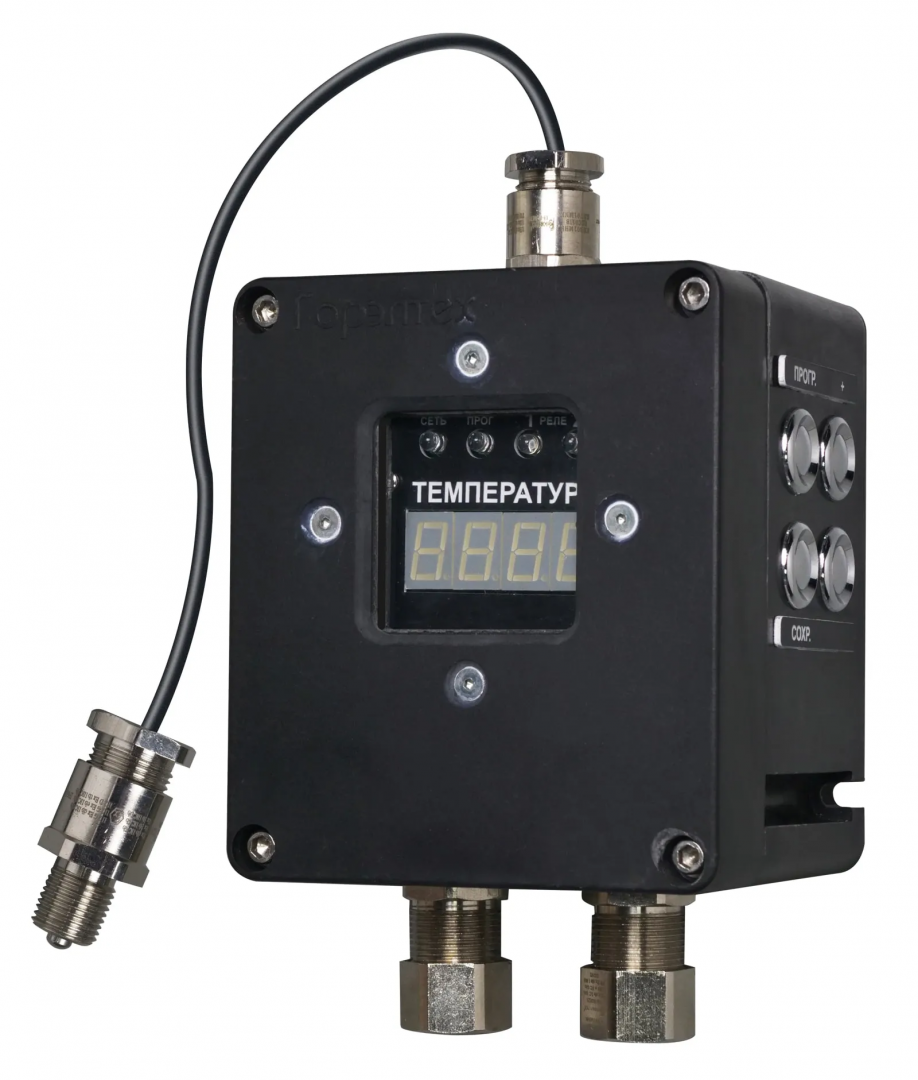

ГТГ-ПТ (SA-TERMOSTAT-D) взрывозащищённый программируемый термостат

Взрывозащищённый программируемый термостат ГТГ-ПТ (ГТГ-ПТ2) предназначен для автоматического управления внешними электрическими устройствами в зависимости от температуры контролируемой среды. Применяется в системах промышленной автоматики для поддержания заданных температурных параметров или защиты оборудования от неблагоприятных условий. Термостат управляет нагревателями, системами охлаждения, вентиляцией и другими механизмами, эксплуатируемыми во взрывоопасных зонах.

Назначение и принцип работы основаны на измерении температуры внешним цифровым датчиком с частотой один раз в секунду. Полученные данные обрабатываются встроенным микроконтроллером, который включает или отключает исполнительные устройства через независимые перекидные контакты. Заданные пороги включения и возврата регулируются с шагом 1 °С при точности измерения ±0,5 °С, что обеспечивает стабильное поддержание температуры и исключает перегрев либо переохлаждение оборудования.

Завод-изготовитель несёт гарантию полного соответствия программируемого термостата ГТГ-ПТ заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Варианты исполнения термостата:

• ГТГ-ПТ оснащён цифровым экраном, отображающим текущую температуру, установленные значения и состояние реле.
• ГТГ-ПТ2 имеет светодиодную индикацию рабочих состояний и аварийных сигналов.

Конструкция выполнена в герметичном корпусе из антистатического армированного полиэстера, обеспечивающего механическую прочность и стойкость к агрессивной среде. Материал исключает накопление статического заряда, что повышает уровень взрывобезопасности. Съёмная передняя крышка обеспечивает удобство монтажа и обслуживания. 2 взрывозащищённых кабельных ввода предназначены для подключения питания и сигнальных цепей.

Датчик температуры — выносной искробезопасный элемент на полупроводниковой цифровой базе. Он подключается гибким экранированным проводом длиной до 30 м и обеспечивает измерения в диапазоне от –50 до +120 °С. Конструкция допускает замену датчика без вскрытия корпуса и нарушения взрывозащиты.

Режимы работы включают стандартное управление по температуре и аварийный режим, активирующийся при обрыве линии или отказе датчика. В аварийном состоянии устройство переводит реле в безопасное положение, исключая ложные включения исполнительных механизмов.

Технические характеристики взрывозащищённого термостата ГТГ-ПТ: частота измерения — 1 с, точность — 0,5 °С, диапазон настройки разницы срабатывания и возврата — 1–170 °С. 4 независимых перекидных контакта позволяют управлять до четырёх внешних устройств одновременно. Допустимое напряжение цепей управления — до 250 В переменного и до 220 В постоянного тока при токе до 16 А.

Область применения взрывозащищённого термостата ГТГ-ПТ — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.и СНГ.

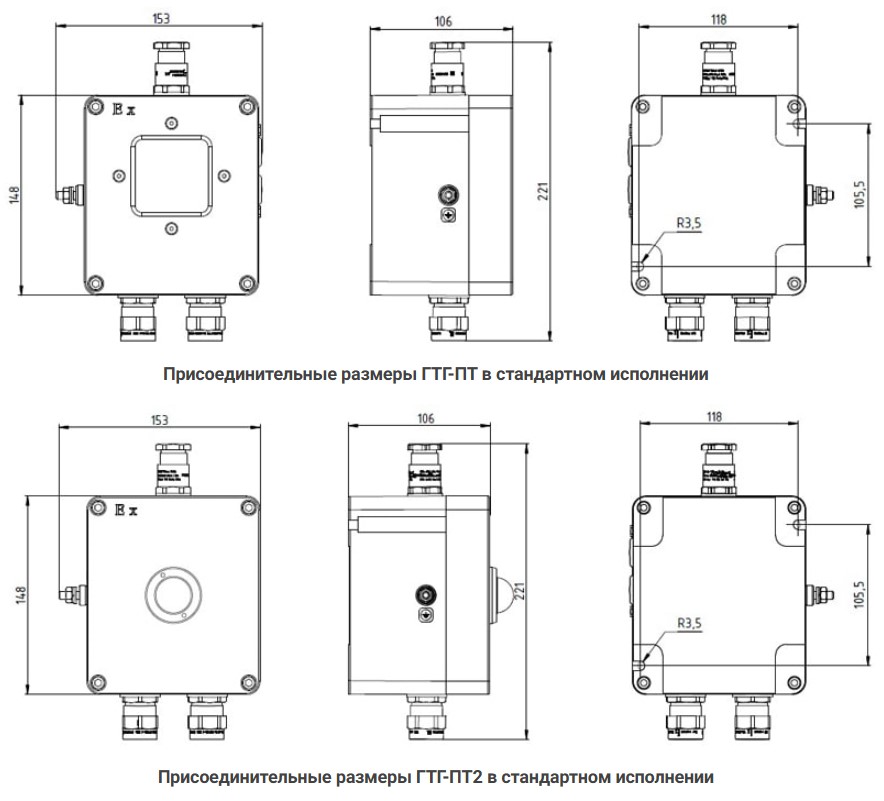

Габаритные размеры и присоединительные размеры

Формирование заказа

1Х - 2Х - 3Х / 4Х – ТУ 27.12.31-037-72453807-2017

• 1x – Модель устройства: ГТГ-ПТ, ГТГ-ПТ2
• 2x – Длина кабеля датчика температуры в метрах (максимальная длина 30м)
• 3x – Количество тип кабельных вводов
• 4x – Опции, аксессуары и исполнения
