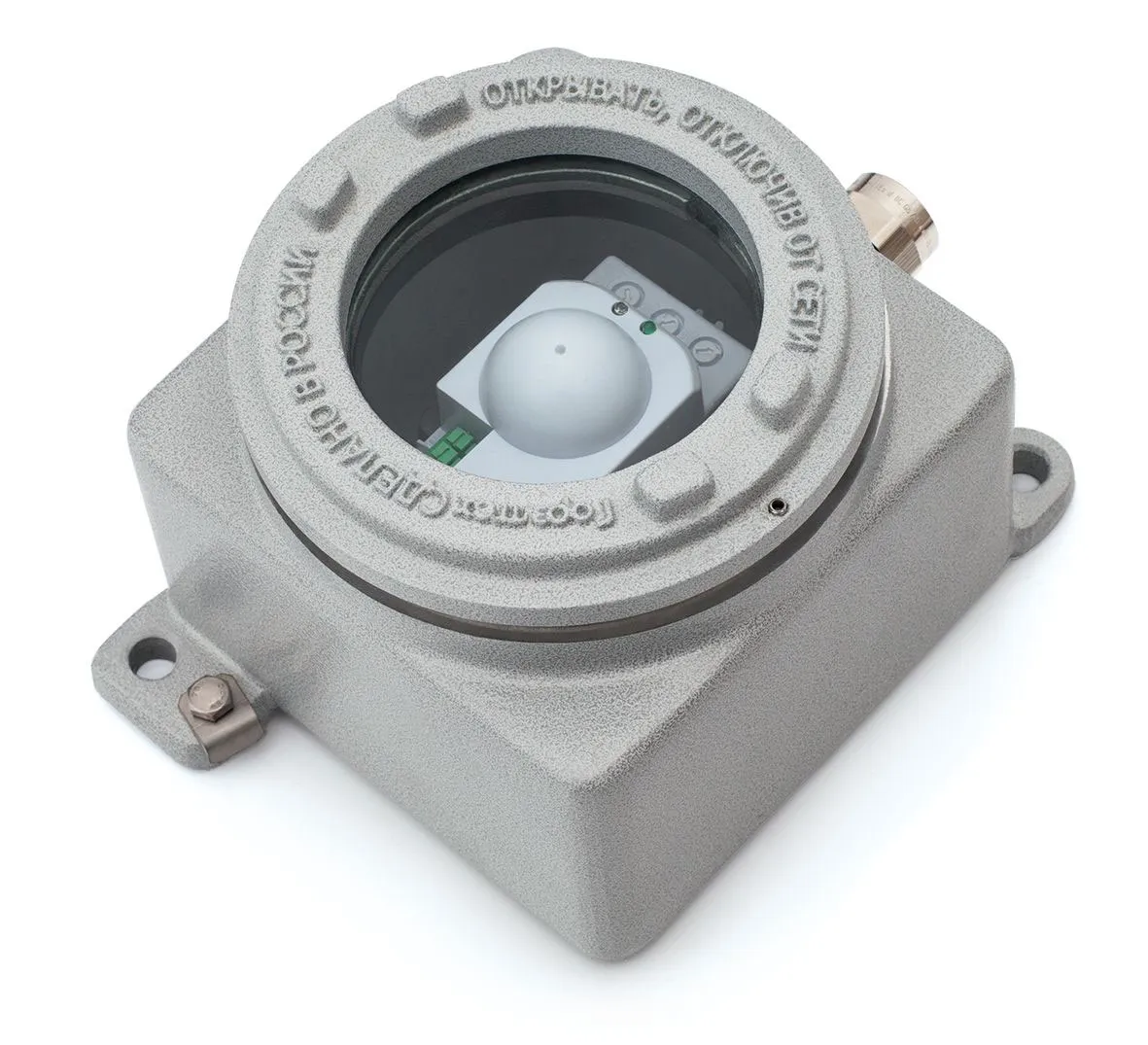

Взрывозащищённый микроволновый датчик движения серии ДВГ-ШАГ (EMHA-WAKEUP) предназначен для автоматического включения и выключения электрических нагрузок при обнаружении движения в контролируемой зоне с учётом уровня освещённости. Он используется в системах освещения, вентиляции, охранной и технологической сигнализации, а также в составе комплексов автоматизации на промышленных предприятиях.
Принцип действия основан на радиолокационном методе с применением сверхвысокочастотных волн диапазона 5,8 ГГц. Датчик излучает микроволновой сигнал и регистрирует отражённое эхо от движущихся объектов — человека, механизма или транспорта.
Взрывозащищённый датчик движения ДВГ-ШАГ функционирует в однофазной сети переменного тока 230 В, 50/60 Гц, позволяет задавать время удержания включённой нагрузки и интегрируется в любые промышленные системы автоматизации без сложной настройки.
Оборудование полностью соответствует требованиям ГОСТ 30852.13-2002 (МЭК 60079-14:1996), ГОСТ IEC 61241-3-2011 и положениям глав 7.3 и 7.4 ПУЭ. Применяемые схемы взрывозащиты обеспечивают безопасное использование датчика в зонах с риском воспламенения газов, паров и пылевых смесей.
Датчики предназначены для эксплуатации во взрывоопасных зонах помещений и на открытых промышленных площадках в соответствии с маркировкой взрывозащиты и требованиями ГОСТ 30852.13-2002 (МЭК 60079-14:1996), а также допускаются к использованию в средах, где существует риск воспламенения горючей пыли, в соответствии с ГОСТ IEC 61241-3-2011.
Оборудование применяется на опасных производственных объектах I–IV классов опасности, находящихся под контролем Ростехнадзора Российской Федерации, а также национальных органов технического надзора стран Таможенного союза и СНГ.
| Наименование характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Маркировка рудничного оборудования: | РН1, РН2 |
| Защита |
IP66/IP67/IP68/IP69 IK08 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Температура окружающей среды, °С |
-60...+40 (Т6/Т85°С) -60...+60 (Т5/Т100°С) -60...+60 (РН1/РН2 и общепромышленное исполнение) |
| Максимальное напряжение, В | ~220-240 (50/60 Гц) |
| Потребляемая мощность, Вт: | 0,9 |
| Номинальная нагрузка, Вт: | 1200 |
| Мощность передачи, мВт: | < 10 (одна сотая часть от мощности передачи мобильного телефона) |
| Резьба на присоединительных отверстиях: | Метрическая ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035. |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное, закаленное стекло. |
| Скорость срабатывания, с: | 0,6 - 1,5 |
| Уровень освещенности, Люкс: | 3 - 2000 (регулируемая) |
| Задержка выключения, сек: | 10 - 720 (регулируемая) |
| Дальность срабатывания, м: | 1 - 4 (регулируемая) |
| Высокочастотная система, ГГц: | 5,8 |
| Высота установки, м: | 1,5 - 3,6 |
| Масса, кг | 4 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
ДВГ-ШАГ - 1Х / 2Х – ТУ 27.12.31-037-72453807-2017
Пример записи: ДВГ-ШАГ-КНВ2Н/АП-ТУ 27.12.31-037-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
