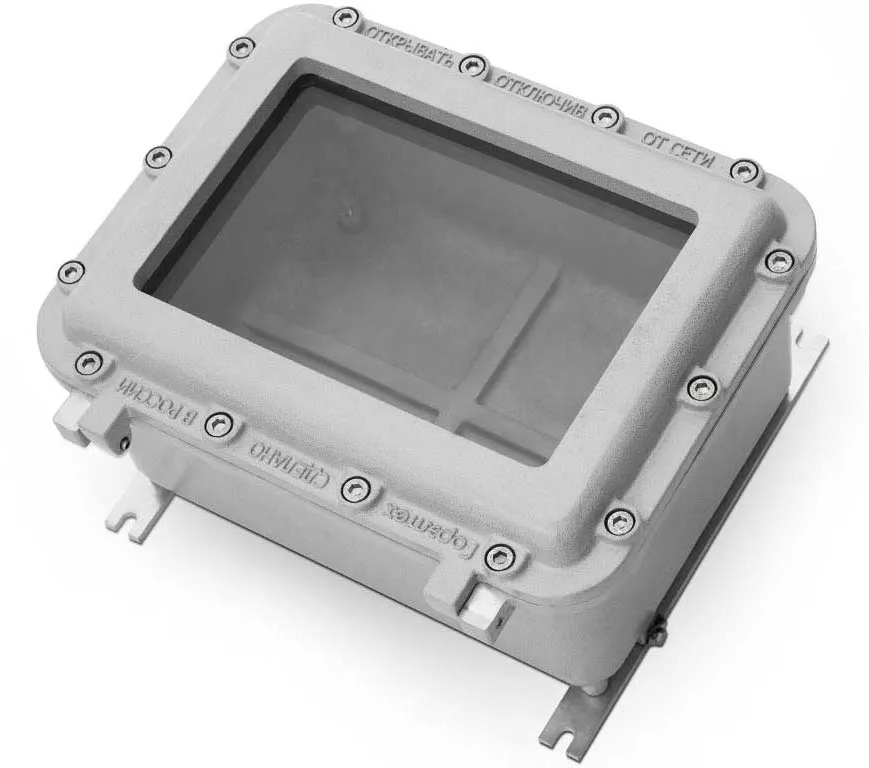

ЩОРВ…-О (CCFE) (взрывонепроницаемая оболочка) коробка с окном взрывозащищённая

ЩОРВ…-О (CCFE) взрывозащищённая коробка с окном представляет собой стационарное промышленное устройство, предназначенное для безопасного размещения контрольно-измерительных приборов, индикаторов, дисплеев и элементов управления, требующих визуального наблюдения в процессе эксплуатации.

Взрывозащищённая коробка типа ЩОРВ…-О с окном применяется во взрывоопасных зонах всех категорий, включая производственные помещения с присутствием паров, газов или пыли, способных образовывать взрывоопасные смеси. Конструкция обеспечивает надёжную изоляцию электротехнических компонентов от внешней среды при сохранении возможности визуального контроля без нарушения герметичности оболочки.

Завод-изготовитель несёт гарантию полного соответствия взрывозащищённой коробки ЩОРВ…-О (CCFE) заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

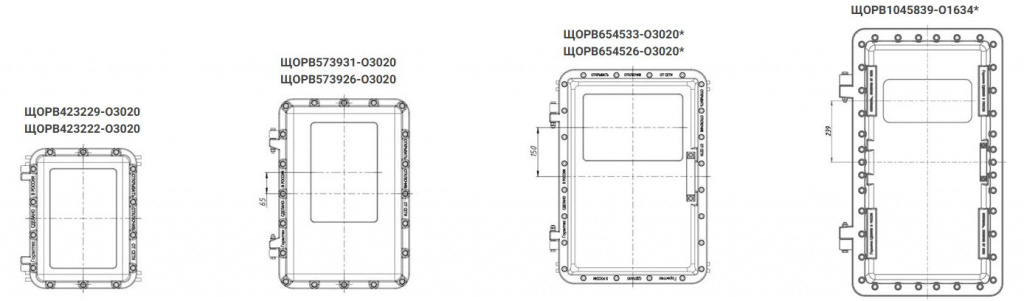

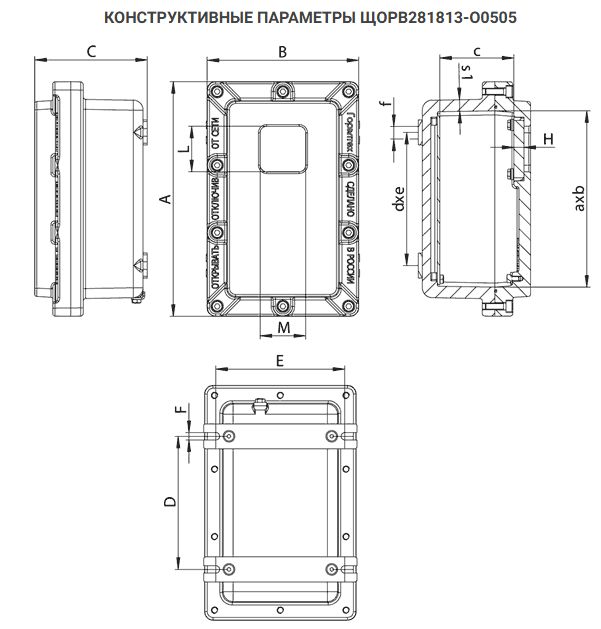

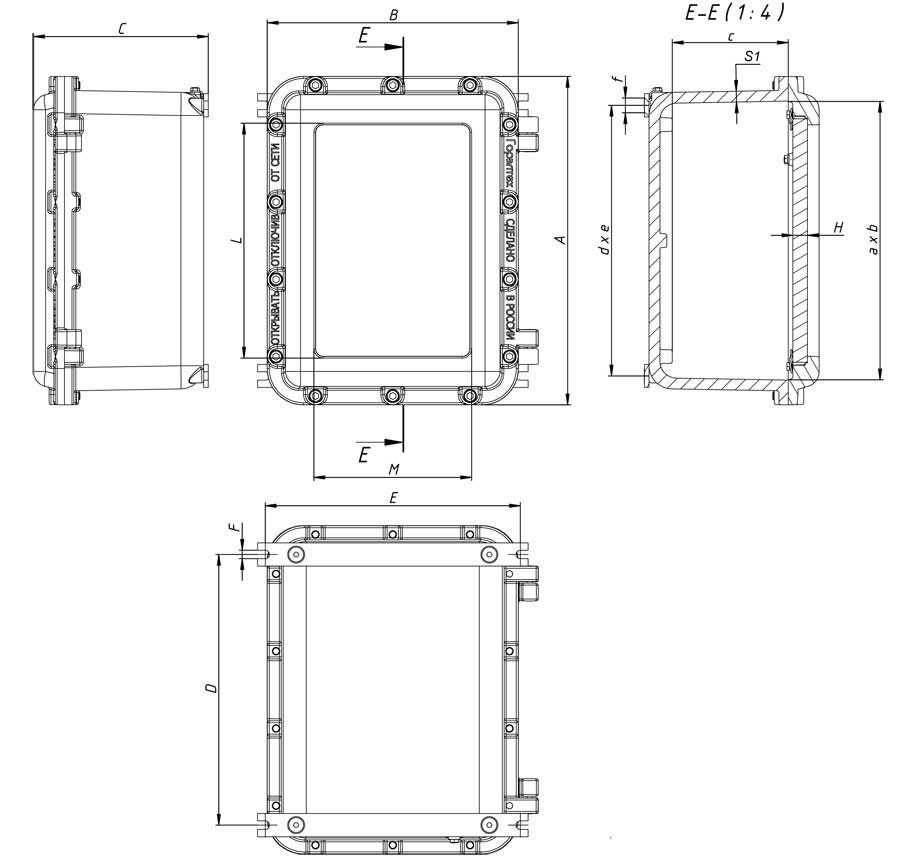

Корпус выполнен из алюминиево-кремниевого сплава методом литья под давлением и имеет прямоугольную форму с внешним фланцем, что упрощает монтаж на плоских и профильных поверхностях. Основным элементом конструкции является окно из боросиликатного стекла повышенной прозрачности, устойчивое к механическим нагрузкам, термоударам и агрессивным химическим воздействиям. Низкий коэффициент термического расширения материала предотвращает деформацию при перепадах температур и обеспечивает стабильность геометрии сопряжений. Герметизирующий контур исключает проникновение влаги, пыли и газов в рабочий объём, сохраняя требуемый уровень взрывонепроницаемости оболочки даже при длительной эксплуатации.

Для повышения механической прочности и надёжности эксплуатации применяется комплексная обработка стекла. Используются методы воздушной и жидкостной закалки, химического травления, ионного обмена и нанесения оксидно-металлических покрытий. В результате прочность стеклянного элемента возрастает в 7–10 раз по сравнению с необработанным материалом, что значительно снижает риск разрушения при вибрации, ударных нагрузках и термических воздействиях. Дополнительные покрытия обеспечивают антибликовый эффект и повышают устойчивость к царапинам, что важно при эксплуатации на объектах с постоянным воздействием пыли и агрессивных паров.

Взрывозащищённая коробка типа ЩОРВ…-О с окном имеет подтверждённую стойкость к воздействию сероводорода и других коррозионно-активных веществ. Конструкция относится к корпусам типа Exd четвёртого поколения и соответствует требованиям ГОСТ Р 31610.0 и ГОСТ Р 31610.1. Срок службы оболочки превышает 25 лет, что подтверждается результатами эксплуатационных испытаний.

Коробка оснащена крепёжными элементами для удобства установки и обслуживания, допускает применение различных типов кабельных вводов и уплотнителей, обеспечивая универсальность при интеграции в существующие системы автоматизации.

Взрывозащищённая коробка серии ЩОРВ…-О (CCFE) с окном применяется на объектах нефтегазовой, химической, энергетической и горнодобывающей промышленности, в том числе в шахтах и рудниках, где присутствует метан, угольная или горючая пыль.

Устройство соответствует требованиям ГОСТ 30852.13-2002 и ГОСТ IEC 61241-3-2011, что гарантирует безопасность эксплуатации в средах с различными типами взрывоопасных смесей. Область применения включает зоны категорий I–IV по классификации взрывозащиты, что позволяет использовать коробку в составе систем управления и мониторинга технологических процессов в условиях повышенного риска.

Условное обозначение при заказе

ЩОРВ 1Х - O 2Х - 3Х 4Х ( 5Х ) - 3Х 4Х ( 5Х ) / 6Х – ТУ 27.33.13-033-72453807-2017

• 1X - Код размера корпуса.
• 2X - Код размера окна.
• 3X - Количество кабельных вводов.
• 4X - Тип кабельного ввода.
• 5X - Сторона расположения ввода:

• 6X - Опции, аксессуары, исполнения:
  • Невыпадающие болты крепления крышки /НБК
  • Степень защиты от внешних воздействий IP68 /IP68
  • Степень защиты от внешних воздействий IP67 /IP67
  • Термообогрев для автоматики /ОБОГРЕВ
  • Внутренняя теплоизоляция /ТЕПЛОИЗОЛЯЦИЯ
  • Монтажная панель из алюминиевого сплава /АЛП
  • Маркировка клеммных зажимов по схеме заказчика /МАРК
  • Наличие перемычек между клеммными зажимами по схеме заказчика /СХЕМА
  • Шины фаз /ШИНА Ф
  • Внутренняя шина заземления /ШИНА З
  • Шина нейтрали /ШИНА Н
  • Устройство объединения экранов кабелей /ЭКРАН
  • Болт с пломбировкой /ПЛОМБА Окрашивание внешней поверхности в цвет по требованию заказчика /RAL (код)
  • Монтажная панель из нержавеющей стали /НП
  • Антиконденсатное покрытие /АП
  • Шильд с надписью заказчика /НАДПИСЬ "_"
  • Приемка заказчика /ПРИЕМКА
  • Сейсмостойкое исполнение /МШК-64
  • Исполнение для эксплуатации на ОИАЭ /МАЛАЯ ТЕЧЬ
  • Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ
  • Исполнение для минимальной температуры эксплуатации -75°С /ХОЛОД
  • Морское исполнение /МОРЕ
  • Вентиляционное устройство для удаления влаги /ВКУ
  • Дренажные вентиляционные устройства /ДКУВ
  • Фиксация крышки на петлях /ПЕТЛЯ
  • Рудничное нормальное исполнение /РН
  • Речное исполнение /РЕКА
  • Соответствие требованиям пожарной безопасности /ПОЖАР

Пример заказа: ЩОРВ362821-О2515-5КНВ1Н(Б)-2КНВ4Н(Г)-ТУ 27.33.13-033-72453807-2017.

Примечания:

• Для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм² и ряд отверстий 6 мм² (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.
• Опция /ХОЛОД доступна для типоразмеров ЩОРВ281811-О0505...ЩОРВ362821-О2515
