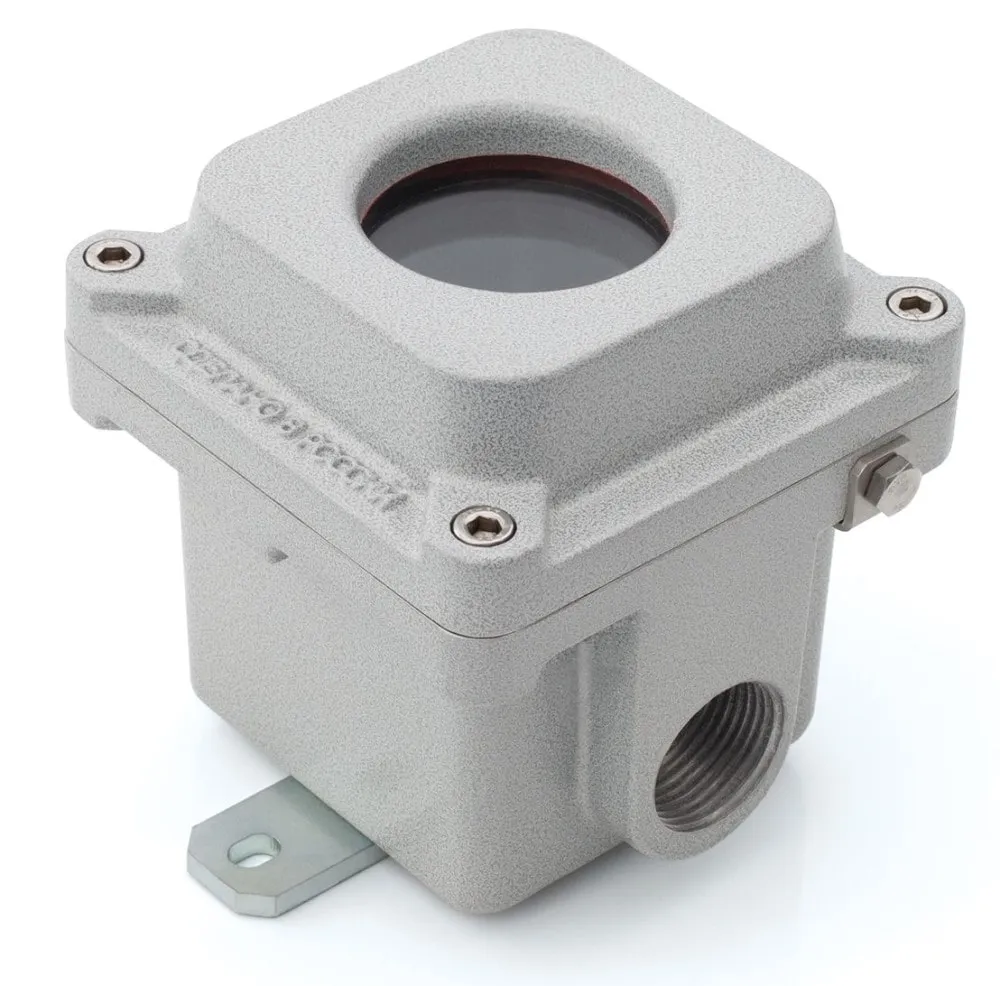

Взрывозащищённый корпус КВ-КИП (CSC) предназначен для безопасного размещения измерительных приборов и аппаратуры визуального контроля во взрывоопасных зонах, а также в агрессивных промышленных средах. Эта взрывонепроницаемая оболочка обеспечивает надёжную защиту встроенного оборудования от воспламенения окружающей газовой или пылевой атмосферы, сохраняя работоспособность устройств в любых условиях эксплуатации.
Взрывозащищённый корпус КВ-КИП применяется для монтажа амперметров, вольтметров, омметров, видеокамер, фотореле, мониторов и дисплеев. Благодаря универсальной конструкции, изделие позволяет интегрировать различные типы контрольно-измерительных приборов (КИП), используемых на объектах нефтегазовой, химической, энергетической и перерабатывающей промышленности.
Конструктивное исполнение корпуса предусматривает наличие прозрачного окна из ударопрочного термостойкого стекла, устойчивого к перепадам температур и механическим воздействиям. Корпус выполнен из прочного антикоррозионного сплава, обеспечивающего герметичность, стойкость к вибрациям и химическим веществам. Высокая степень защиты гарантирует долговечность эксплуатации даже в агрессивных средах и при постоянных нагрузках.
Взрывозащищённый корпус КВ-КИП соответствует требованиям ГОСТ 30852.13-2002 (МЭК 60079-14:1999), Правил устройства электроустановок (ПУЭ, гл. 7.3 и 7.4), а также допущен к применению Ростехнадзором РФ и техническими надзорами стран СНГ.
| Наименование характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIC T6...T5 Gb Ex tb IIIC T51°С ...T100°С Db Корпус (ЕХ-компонент): Ex db IIC Gb U Ex tb IIIC Db U |
| Маркировка рудничного оборудования: | РН1/РН2 |
| Защита |
IP66/IP67/IP69 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Температура окружающей среды, °С |
-60...+40 (Т6/Т85°С) -60...+60 (Т5/Т100°С) -60...+60 (для рудничного нормального исполнения) -60...+120 (для Ех-компонентов) |
| Максимальное напряжение, В | ~800 / ⎓600 |
| Максимальная сила тока, А | 63 |
| Резьба на присоединительных отверстиях | Метрическая М32x1,5 ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное стекло. |
| Масса, кг | 2 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
КВ-КИП 1X -О 2X - 3X / 4X – ТУ 27.12.31-037-72453807-2017
Пример заказа: КВ-КИП111112-О05-КНВ1Н-ТУ 27.12.31-037-72453807-2017 .

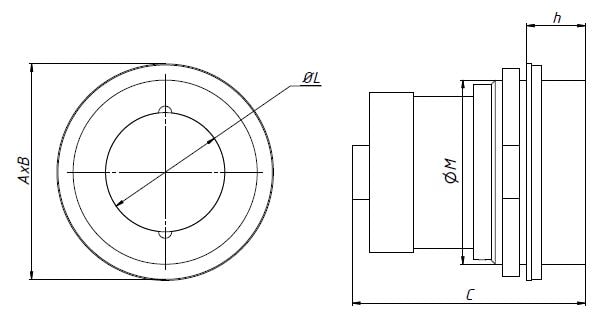

КВ-КИП101010, КВ-КИП131311

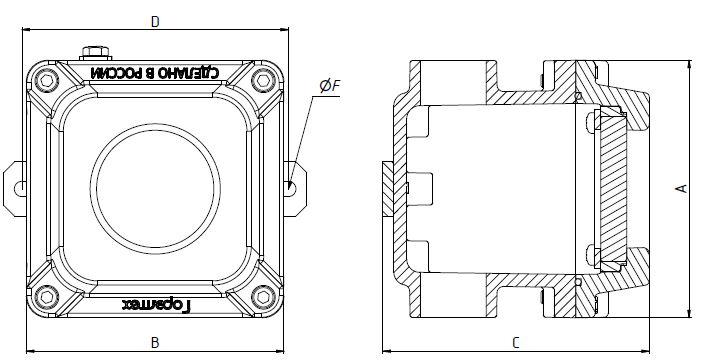

КВ-КИП11112-О05

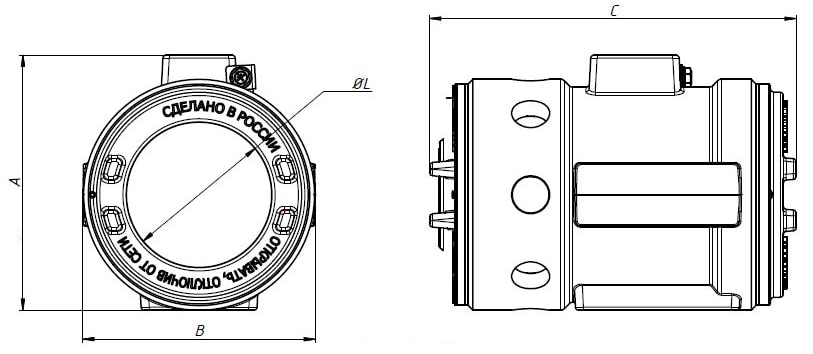

КВ-КИП161422-О09
| Типоразмер | Внешние | Стандартное крепление | |||||||
|---|---|---|---|---|---|---|---|---|---|
| А | В | С | h | ØL | ØM | D | E | F | |
| КВ-КИП11112-О05 | 119 | 119 | 128 | - | - | - | 120 | - | 7 |
| КВ-КИП101010 | 99 | 99 | 107,5 | 27 | 55 | 85 | 147 | 114 | 9 |
| КВ-КИП131311 | 139 | 139 | 111,7 | 29,8 | 90 | 130 | - | - | - |
| КВ-КИП161422-О09 | 159 | 144 | 228 | - | 110 | 90 | - | - | - |
Вся документация и сертификаты высылается отдельно по запросу.
