Серийно производимые электрохимические сенсоры 3E-H2S – это отечественные высокоточные газоаналитические ячейки (сенсоры) для измерения сероводорода (H2S).
Принцип действия датчика основан на изменении вырабатываемой силы тока, линейно зависящего от содержания сероводорода в воздухе рабочей зоны. Взаимодействие пробы с датчиком осуществляется за счёт диффузионного метода проникновения газовой смеси. Корпус изделия пластиковый. Диапазон измерения сенсора зависит от исполнения и составляет 0-20 или 0-50 ppm (млн-1). 3E-H2S устанавливается в газоанализаторы серии Хоббит-Т и ОКА-92МТ а также в другие модификации анализаторов в связи с программой импортозамещения.
Рекомендуется воздержаться от измерений в помещениях с большой влажностью, способной вызвать образование конденсата, а также следует предохранять сенсор от попадания частиц пыли.
На сайте компании НПП “ГазоАналит” в разделе “Газовые сенсоры и блоки датчиков” Вы можете ознакомиться с полным ассортиментом различных газоаналитических сенсоров. Для получения подробной консультации или для приобретения сенсора 3E-H2S обращайтесь к нашим специалистам по телефонам 8-800-250-29-33, +7 (4812) 60-06-33, +7 (4812) 60-06-55, электронной почте zakaz@gazoanalit.ru или используя онлайн-чат.
| Характеристики | Значения |
|---|---|
| Диапазон измерения | 0-25 ppm или 0-50 ppm |
| Принцип измерения | электрохимический, гальванический |
| Функциональная зависимость тока от концентрации | линейная |
| Коэффициент преобразования (чувствительность), мкА/ppm | 0,2 |
| Фоновое значение тока, мкА | 0,2 0,5 (для 3Е-H2S-2пT(12), 3Е-H2S-2пT(15)) |
| Время установления выходного сигнала, τ0,9, не более, сек | 40 |
| Допускаемое снижение коэффициента преобразования по сравнению с исходным, не более, % в месяц | 2 |
| Время установления номинальных характеристик сенсора после воздействия до 10 мин концентрации сероводорода, отвечающей 3-кратному верхнему пределу измерения, не более, мин | 15 |
| Потенциал смещения индикаторного электрода относительно электрода cравнения, В | 0 |
| На выходные сигналы сенсора не влияет присутствие в воздухе : - CO, CH4 и других углеводородов - NO2, NO , SO2 |
до 10000 ppm до трех ПДК этих газов в воздухе рабочей зоны |
| Для принудительного подогрева, необходимого для работы в условиях повышенной влажности, сенсор имеет 2 дополнительных вывода в виде штырьков. Номинальное напряжение накала для подогрева | 5 В (сенсор 3Е-H2S-2Т(5)) 12 В (сенсор 3Е-H2S-2пТ(12)) 15 В (сенсор 3Е-H2S-2Т(15)) |
| Масса сенсора, г | 20,0 |
| Габаритные размеры, мм: - сенсор M-3Е-H2S - сенсор M-П-3Е-H2S - сенсор 3Е-H2S-П - сенсор Eu-М-3Е-H2S (0-50 ppm) - остальные сенсоры |
20,2х22,5 20,2х16,5 28х20,5 20,2х20,8 28х21,5 |
| Срок годности сенсора, мес. | 24 36 (для сенсора Eu-М-3Е-H2S (0-50 ppm)) |
| Гарантийный срок эксплуатации, мес. | 12 |
| Условия эксплуатации сенсора сероводорода 3E-H2S (0-25 ppm/0-50 ppm) | |
| Температура окружающей среды | от -40°C до + 50°C |
| Относительная влажность воздуха: - модели для работы в условиях высокой влажности - остальные модели сенсоров |
20 - 99% (кратковременно до 100%) 20 - 95% (кратковременно - до 99%) |
| Атмосферное давление | 80 - 120 кПа |
1 - индикаторный электрод; 2 - вспомогательный электрод; 3 - электрод сравнения.
1 - индикаторный электрод; 2 - вспомогательный электрод; 3 - электрод сравнения.

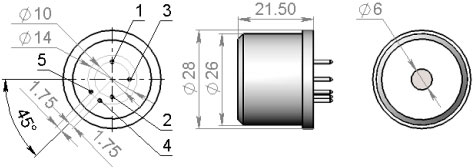

1 - индикаторный электрод; 2 - вспомогательный электрод; 3 - электрод сравнения; 4,5 - выводы для нагрева.
1 - индикаторный электрод; 2 - вспомогательный электрод; 3 - электрод сравнения; 4,5 - выводы для нагрева (МГТФ).
1 - индикаторный электрод; 2 - вспомогательный электрод; 3 - электрод сравнения.
1 - индикаторный электрод; 2 - вспомогательный электрод; 3 - электрод сравнения.
1 - индикаторный электрод; 2 - вспомогательный электрод; 3 - электрод сравнения.
Чувствительный элемент сенсора 3E-H2S (0-25 ppm/0-50 ppm) выполнен в виде таблетки, которая состоит из индикаторного электрода, слоя электролита, вспомогательного электрода и электрода сравнения. Индикаторный электрод обращен к диффузионному окну, в котором установлена защитная пленка. Индикаторный электрод чувствительного элемента соединен со штекером, маркированным на плате цифрой 1. Цифрой 2 маркирован вывод от вспомогательного электрода, цифрой 3 – вывод от электрода сравнения.
Измерительное устройство должно с высокой точностью обеспечивать нулевое смещение потенциала индикаторного электрода относительно электрода сравнения и определять силу тока, протекающего между индикаторным и вспомогательным элементами. В блоке датчика газоанализатора Хоббит-Т-H2S эти условия выполнены.
Для поддержания низкого значения фонового тока электроды сенсора 3E-H2S должны быть постоянно замкнуты на нагрузочный резистор. При эксплуатации рекомендуется устанавливать сенсор в положение, исключающее попадание в диффузионное окно пыли и метеорологических осадков. Допускается периодическое удаление пыли с защитной пленки струей сухого сжатого воздуха.
Во избежание выхода из строя и сокращения срока службы не допускается эксплуатация сенсора в воздухе при концентрации сероводорода, превышающей верхний предел измерения.
Не рекомендуется устанавливать сенсор 3E-H2S (0-25 ppm/0-50 ppm) вблизи источников выделения пыли, кислых и щелочных газов, паров, аэрозолей и органических растворителей. Во избежание разгерметизации, нарушения контактов, повреждения чувствительного элемента запрещается производить разборку сенсора.
Транспортировать и хранить сенсор 3E-H2S следует в полиэтиленовом чехле в условиях, исключающих механические повреждения, конденсацию влаги и воздействие различных химических веществ.
Вся документация и сертификаты высылается отдельно по запросу.
