Производимый серийно трещиномер 281М-С — это современный измерительный прибор для диагностики и оценки глубины поверхностных трещин в металлических деталях и конструкциях. Компактное устройство рассчитано на эксплуатацию в промышленности, энергетике и транспортной сфере, где требуется быстрый и достоверный контроль.
Прибор позволяет определять глубину дефектов в диапазоне от 0,5 до 100 мм. Благодаря высокой чувствительности и использованию электропотенциального метода на переменном токе, он обеспечивает надёжные результаты как в лабораторных условиях, так и непосредственно на действующем оборудовании.
Трещиномер 281М-С зарегистрирован в Государственном реестре средств измерений РФ (№ 92789-24), что подтверждает его метрологическую достоверность и официально допускает применение на предприятиях, где контроль качества обязателен.
Методика основана на использовании переменного тока частотой 1 кГц. Измерительный ток подаётся на исследуемый участок, а чувствительные электроды фиксируют распределение потенциала. На основании этих данных автоматически вычисляется глубина трещины.
Данный метод характеризуется высокой стабильностью и минимальной зависимостью от магнитных и электрических свойств материала. Прибор одинаково эффективно применяется для контроля ферромагнитных и неферромагнитных сталей, а также алюминиевых сплавов. Использование алгоритма усреднения сигнала снижает влияние случайных помех, что особенно важно при проведении диагностики в полевых условиях.
В стандартный комплект входит электронный блок трещиномера, ударопрочный кейс для транспортировки и хранения, а также мера моделей дефектов КО-281, необходимая для калибровки прибора и обучения персонала.

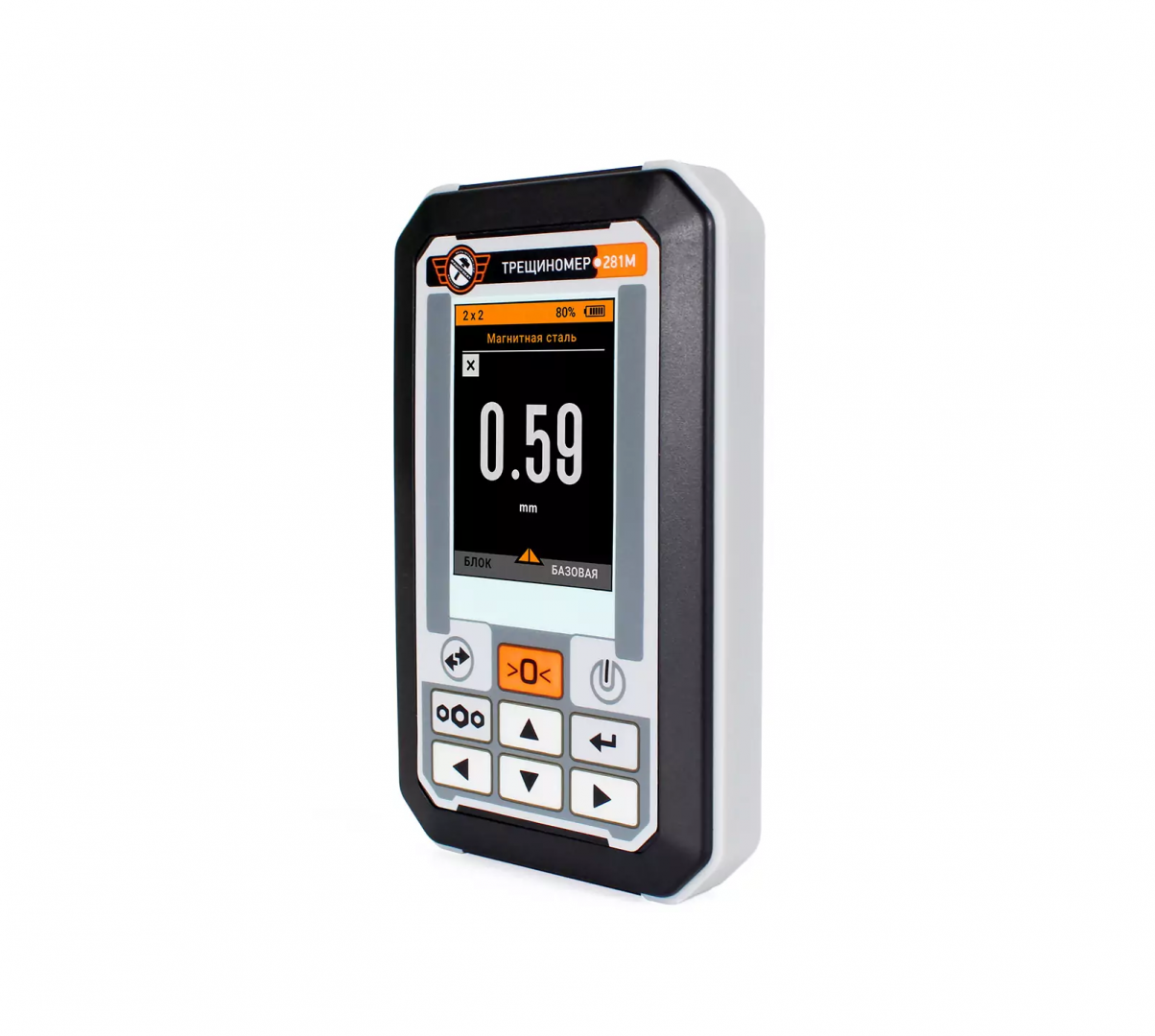

Портативный трещиномер 281М-С сочетает ряд эксплуатационных достоинств: он измеряет глубину трещин до 100 мм на различных материалах, включая алюминий, имеет новый защищённый корпус с влагозащитой, оснащён цветным дисплеем с высоким контрастом. Результаты могут архивироваться и передаваться на ПК. Возможна калибровка по эталонам заказчика. Подвижные подпружиненные электроды позволяют контролировать криволинейные поверхности. Настраиваемые пороги с цветовой сигнализацией упрощают работу оператора. Стабильность обеспечивается цифровой фильтрацией и усреднением, а влияние электромагнитных свойств материала сведено к минимуму.
Электропотенциальный трещиномер 281М-С применяется в ключевых отраслях промышленности. Прибор используют для обследования валов, валков и станов в металлургии, контроля магистральных трубопроводов в нефтегазовой сфере, диагностики сосудов давления и резервуаров. Он востребован в энергетике при проверке турбин, теплообменников, котельного оборудования, а также для контроля деталей машин и механизмов. Кроме того, устройство эффективно применяется совместно с методами выявления трещин — магнитопорошковым, вихретоковым и капиллярным, повышая точность и достоверность комплексной диагностики.

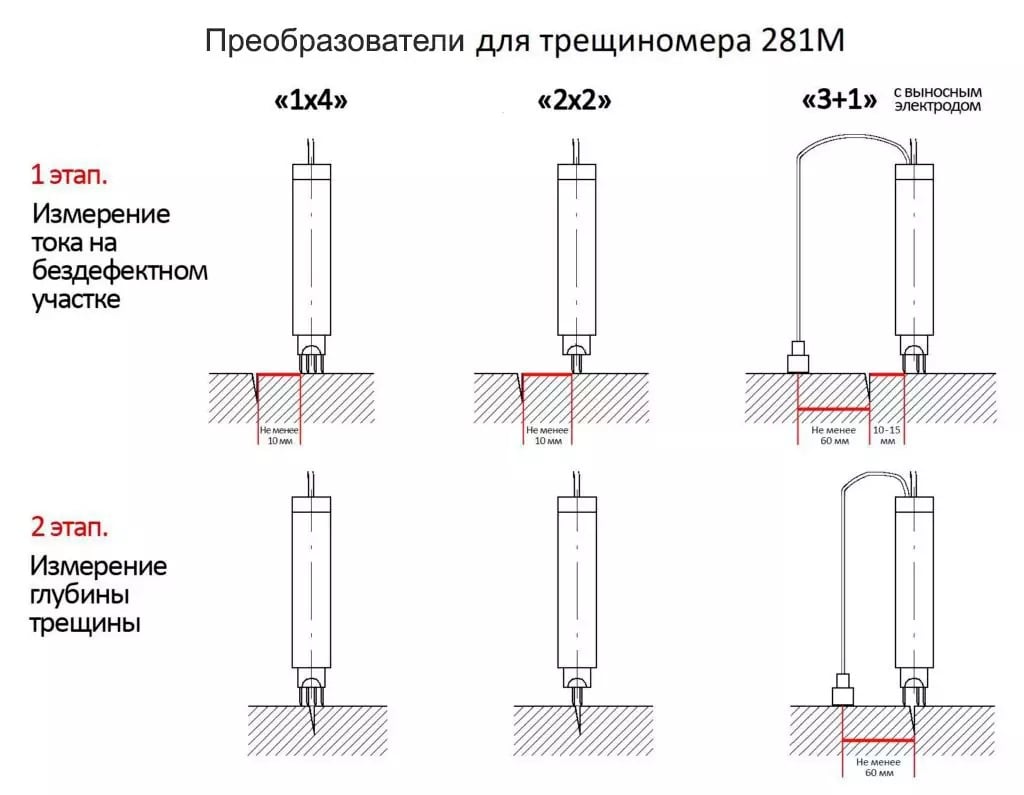

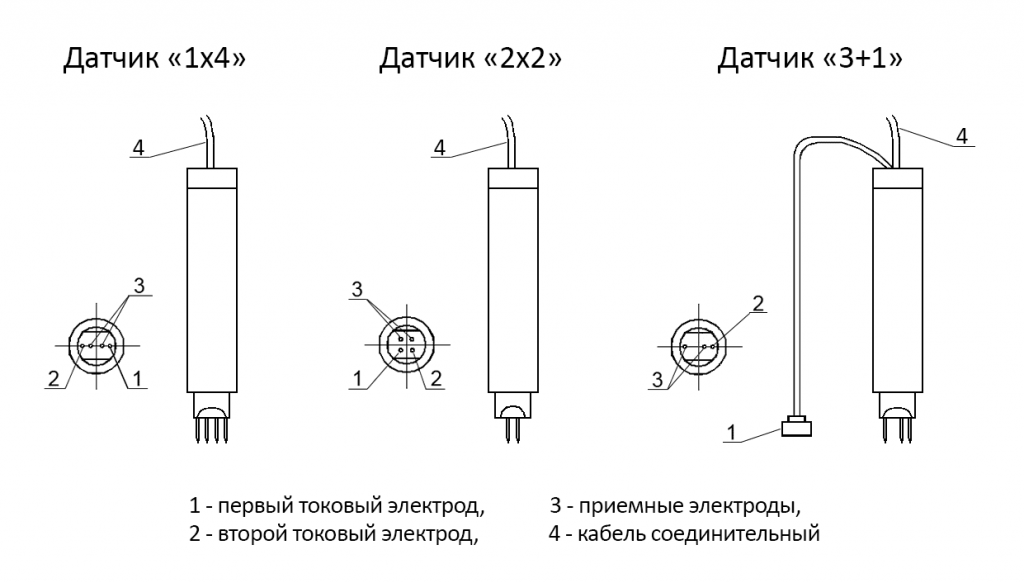

| Тип преобразователя | Конструкция | Диапазон показаний глубины трещин | Особенности |
|---|---|---|---|
| «1х4» | 4 электрода размещены в 1 ряд | от 0,5 до 100 мм | Наиболее универсальный преобразователь. Входит в штатный комплект поставки. |
| «2х2» | 4 электрода размещены в 2 ряда | от 0,5 до 100 мм | Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин. |
| «3+1» |
4 электрода: — 3 размещены в 1 ряд — 1 токовый электрод вынесен |
от 0,5 до 100 мм | Преобразователь с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин. |
| Наименование параметра | Значение |
|---|---|
| Диапазон измерения глубины трещин | |
| - преобразователь 1х4 | от 0,5 до 30 мм |
| - преобразователь 2х2 | от 0,5 до 20 мм |
| - преобразователь 3+1 | от 0,5 до 30 мм |
| Диапазон показаний глубины трещин | до 100 мм |
| Погрешность измерений | ± (0,2 + 0,1×h) где h-глубина трещины |
| Максимальное раскрытие трещины | до 3,5 мм в зависимости от конструкции датчика |
| Минимальная протяженность трещины | 5 глубин трещин, не менее 3 мм |
| Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой | не менее 4 мм |
| Аккумулятор | литий-полимерный (Li-Pol) 2300 мАч, 3.7В |
| Цветной дисплей | есть |
| Автоматическое выключение прибора | есть |
| Размеры электронного блока, не более | 150х80х30 мм |
| Масса прибора | не более 400 г |
| Размеры преобразователя, не более | 200х40 мм |
| Диапазон рабочих температур | -5 … +40 °С |
| Гарантийный срок обслуживания |
12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
Вся документация и сертификаты высылается отдельно по запросу.
