Производимый серийно анемометр сигнальный цифровой АСВЭ-3П — это промышленный анемометр, разработанный для точного измерения скорости ветра и автоматической сигнализации при достижении предельно-допустимых значений. Прибор обеспечивает надёжный контроль ветровой нагрузки на строительные конструкции, подъёмные механизмы, мачты и технологические объекты.
Измерение скорости ветра осуществляется в непрерывном режиме с возможностью усреднения показаний за двухминутный интервал. Дополнительно фиксируются максимальные порывы, что особенно важно при эксплуатации кранов и высотных сооружений.

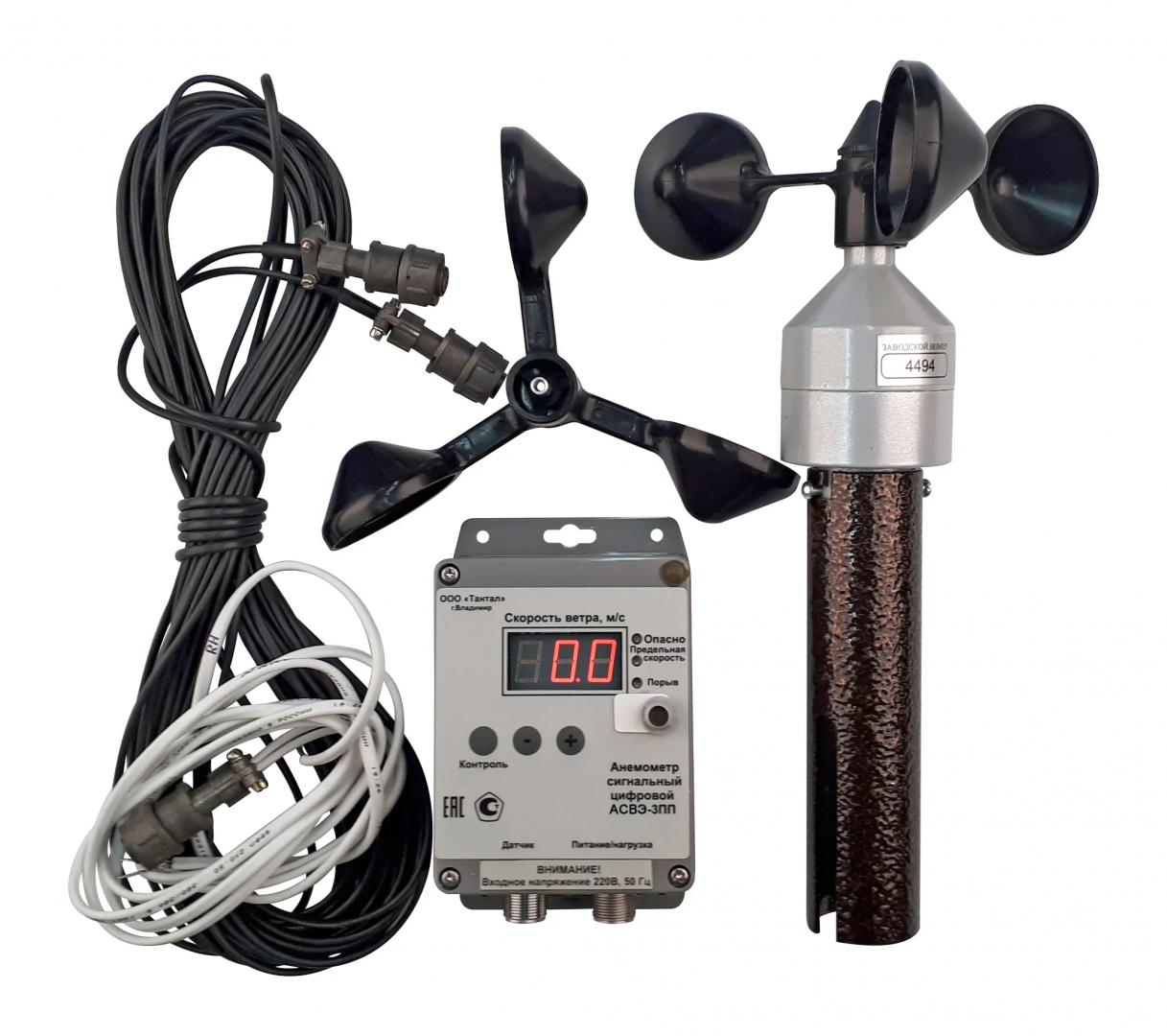

Конструктивно анемометр сигнальный цифровой АСВЭ-3П состоит из блока контроля, датчика скорости ветра ДСВ-2, а также соединительного и питающего кабелей. Датчик скорости ветра выполнен с чашечной крыльчаткой, вращающейся под воздействием воздушного потока.
Принцип действия основан на преобразовании частоты вращения крыльчатки в электрический сигнал, пропорциональный скорости воздушного потока. Полученные данные обрабатываются микропроцессорным блоком и выводятся на цифровое табло.
На передней панели расположены:
При превышении установленного значения скорости срабатывает релейный выход с нормально разомкнутыми контактами, обеспечивая подключение внешних исполнительных устройств или систем автоматизации.
По степени защиты согласно ГОСТ 14255-69 блок контроля соответствует IP50, а датчик скорости ветра — IP54.
По отдельному заказу анемометр может комплектоваться интерфейсом RS-485 с поддержкой протокола ModBus RTU, что позволяет интегрировать его в системы диспетчеризации и автоматизированного мониторинга.
Прибор выпускается в двух модификациях:
АСВЭ-3П внесён в Государственный реестр средств измерений РФ № 94257-24, что подтверждает его соответствие установленным метрологическим требованиям.
| Характеристики | Значения |
|---|---|
| Диапазон измерений скорости воздушного потока, м/с | от 3,5 до 35,0 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,5+0,04-V), где V-измеряемая скорость |
| Диапазон задания порога срабатывания сигнализации, м/с | от 5,0 до 35,0 |
| Шаг задания порога срабатывания сигнализации, м/с | 0,1 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, м/с | ±(0,6+0,04-V), где V-измеряемая скорость |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20±2 °С в диапазоне рабочих температур на каждые 10 °С, м/с | ±0,2 |
| Параметры электрического питания - переменного тока (с частотой 50±1) Гц, В - постоянного тока, В |
от 187 до 244 от 10 до 30 |
| Габаритные размеры, мм, не более - блок контроля АСВЭ-3ПП (длина х ширина х высота) - блок контроля АСВЭ-3ПМ (длина х ширина х высота) - датчик скорости ДСВ-2 (диаметр х длина) |
145x92x55 240x144x55 ∅190x288 |
| Масса, кг, не более - блок контроля АСВЭ-3ПП |
0,40 |
| - блок контроля АСВЭ-3ПМ | 1,45 |
| - датчик скорости ДСВ-2 | 0,50 |
| Условия эксплуатации: - температура окружающей среды, °С - для датчика скорости ДСВ-2 |
от -50 до +65 |
| - для блоков контроля АСВЭ-3ПП и АСВЭ-3ПМ | от -40 до +55 |
| - относительная влажность, % | от 20 до 90 |
| - атмосферное давление, кПа | от 80 до 120 |
Вся документация и сертификаты высылается отдельно по запросу.
