Серийно производимый амперометрический датчик (сенсор) ДК-01 применяется в составе анализатора «Эксперт-001» для определения концентрации растворённого кислорода (O2) в химически неагрессивной жидкой среде.
В конструкции датчика используются 2 электрода, вклеенные в корпус: индикаторный и вспомогательный. На корпусе с помощью гайки закреплён кожух, содержащий электролит. Герметичность места соприкосновения корпуса и кожуха обеспечивает резиновый уплотнитель. Коническая часть кожуха с индикаторным электродом закрыта мембраной. Мембрана зафиксирована нитью, дополнительно прижата надетым на кожух чехлом.
Мембрана и электролит являются заменяемыми. Сменные мембраны в количестве 5 шт. и электролит (20 мл) входят в комплектацию датчика.
Гарантийный срок эксплуатации - 18 месяцев.

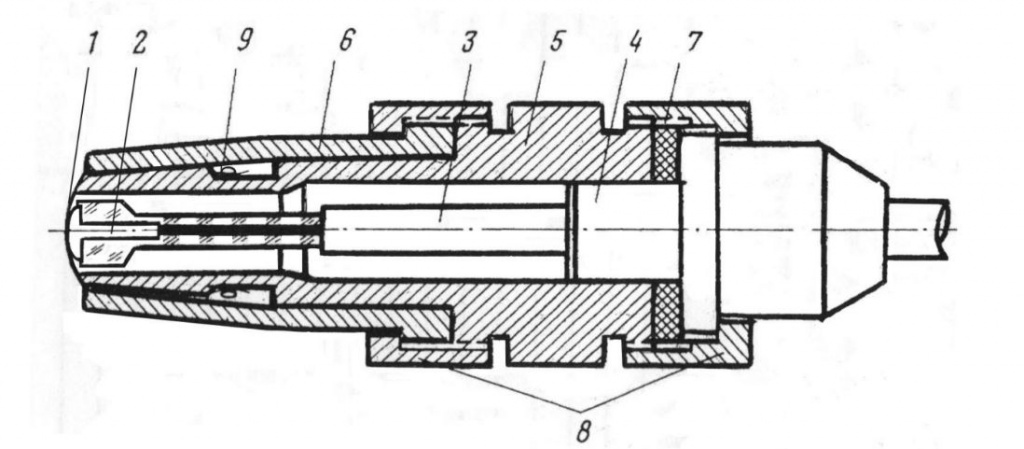

1 – мембрана; 2 – катод (индикаторный электрод);
3 – анод (вспомогательный электрод);
4 – корпус датчика; 5 – кожух с электролитом;
6 – чехол для прижима мембраны; 7 – резиновый уплотнитель;
8 – накидные гайки; 9 –фиксирующая нить мембраны.
| Наименование параметра | Значение |
| Площадь поверхности катода (индикаторного электрода) | 20 ± 1 мм2 |
| Длина кабеля, м | 1,0 ± 0,1 м |
| Диапазон поляризующего напряжения | от -2000 до 2000 мВ |
| Дискретность изменения поляризующего напряжения | 1 мВ |
| Диапазоны измерения тока | 5000, 500, 50, 5, 0,5 мкА |
| Величина остаточного тока, мкА | не более 2,5% от верхнего значения шкалы |
