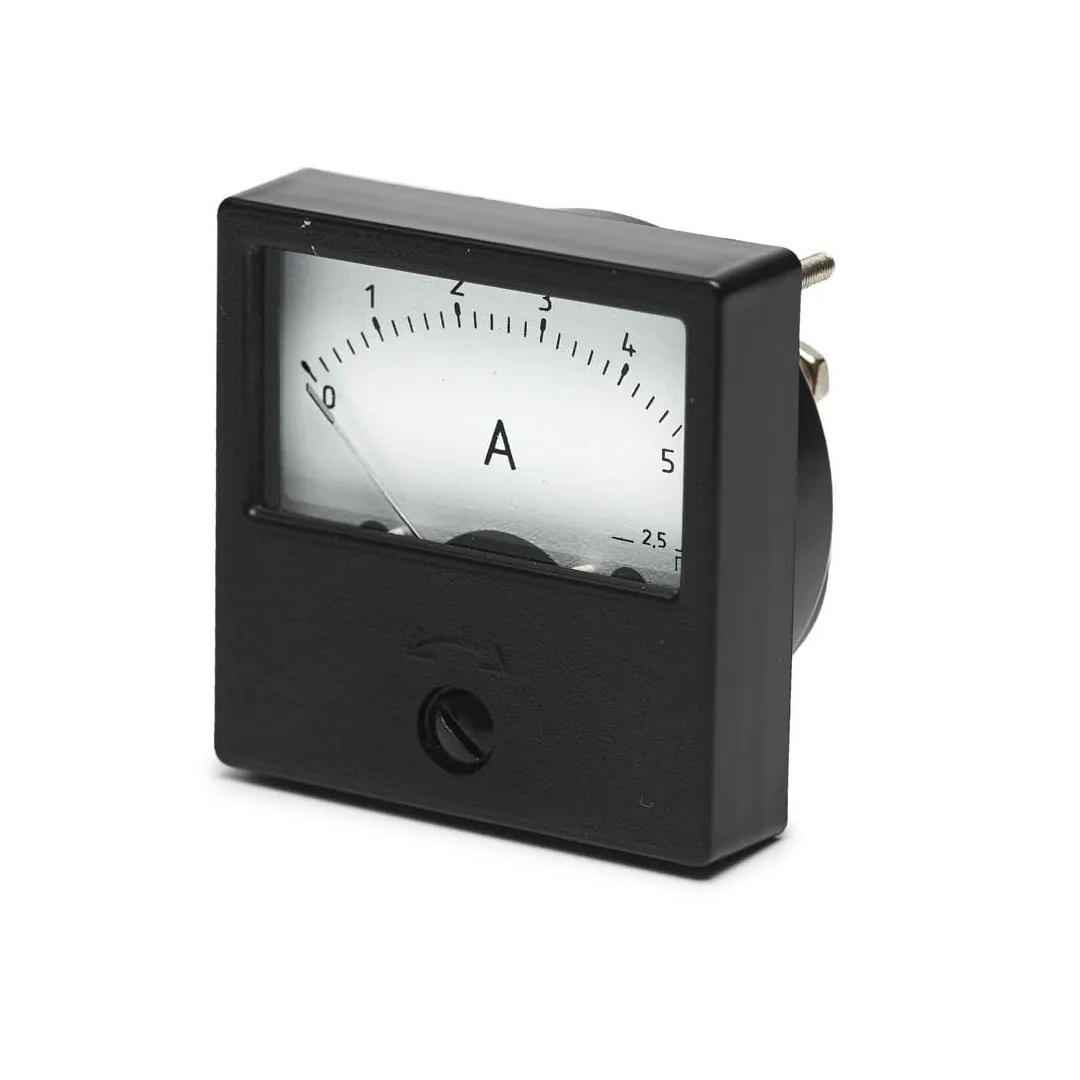

Амперметр щитовой аналоговый постоянного тока ЭА2231 применяется для определения постоянного тока в электрических цепях стационарного и переносного оборудования.
Амперметры устанавливаются в измерительные и испытательные устройства в горизонтальном и вертикальном положении.
Имеет вибропрочный и ударопрочный пластмассовый корпус.
Выпускается во множестве модификаций, отличающихся диапазонами измерения и электрическими параметрами.
Амперметры ЭА2231 относятся к магнитоэлектрическим приборам. Работают на основе взаимосвязи магнитного поля и подвижной катушки, приводящей к перемещению стрелки на шкале. Подвижная часть прибора крепится с помощью кернов (ось вращения) и подпятников (опора для оси). Такая конструкция позволяет минимизировать трение и обеспечивает плавное движение стрелки, что важно для точности измерений.
По индивидуальному заказу возможно изготовление амперметров с нестандартными шкалами и без герметизации корпуса.
Прибор внесён в Госреестр СИ РФ под № 48447-11. Поставляется с первичной поверкой.
Межповерочный интервал - 1 год.
| Наименование характеристики | Значение |

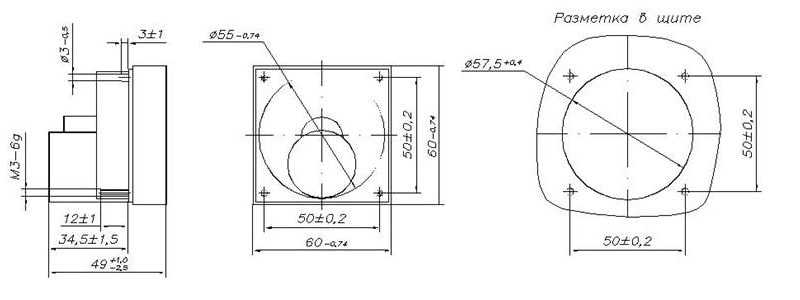

| Габаритные размеры | 60 х 60 х 50 мм |
| Масса | 0,15 кг |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды | от -50 до +60 °С |
| - относительная влажность | до 95 % при температуре 35 °С |
| Диапазоны измерения | Класс точности | Внутреннее сопротивление, Ом, не более | Падение напряжения, не более, мВ |
| 0-1 мА | 2,5 | 150 | — |
| 1-0-1 мА | 1,5 | 75 | — |
| 0-5 мА | 2,5 | 15 | — |
| 5-0-5 мА | 1,5 | 7,5 | — |
| 0-10 мА | 2,5 | 7,5 | — |
| 10-0-10 мА | 1,5 | 7,5 | — |
| 0-30 мА | 2,5 | 2 | — |
| 30-0-30 мА | 1,5 | 2 | — |
| 0-50 мА | 2,5 | — | 90 |
| 50-0-50 мА | 1,5 | — | |
| 0-100 мА | 2,5 | — | |
| 100-0-100 мА | 1,5 | — | |
| 0-150 мА | 2,5 | — | |
| 150-0-150 мА | 1,5 | — | |
| 0-300 мА | 2,5 | — | |
| 30-0-300 мА | 1,5 | — | |
| 0-500 мА | 2,5 | — | |
| 500-0-500 мА | 1,5 | — | |
| 0-1 А | 2,5 | — | |
| 1-0-1 А | 1,5 | — | |
| 0-3 А | 2,5 | — | |
| 3-0-3 А | 1,5 | — | |
| 0-5 А | 2,5 | — | |
| 5-0-5 А | 1,5 | — | |
| 0-10 | 2,5 | — | |
| 10-0-10 А | 1,5 | — |
|
Диапазоны измерения |
Класс точности |
Способ включения |
Падение напряжения, не более, мВ |
| 0-20 А | 2,5 | С измерительным шунтом 75 ШС М3 на 20 А и проводами КП1-4 | 75 |
| 20-0-20 А | 1,5 | ||
| 0-30 А | 2,5 | С измерительным шунтом 75 ШС М3 на 30 А и проводами КП1-4 | |
| 30-0-30 А | 1,5 | ||
| 0-50 А | 2,5 | С измерительным шунтом 75 ШС М3 на 50 А и проводами КП1-4 | |
| 50-0-50 А | 1,5 | ||
| 0-75 А | 2,5 | С измерительным шунтом 75 ШС М3 на 75 А и проводами КП1-4/5 | |
| 75-0-75 А | 1,5 | ||
| 0-100 А | 2,5 | С измерительным шунтом 75 ШС М3 на 100 А и проводами КП1-4/5 | |
| 100-0-100 А | 1,5 | ||
| 0-150 А | 2,5 | С измерительным шунтом 75 ШС М3 на 150 А и проводами КП1-4/5 | |
| 150-0-150 А | 1,5 | ||
| 0-200 А | 2,5 | С измерительным шунтом 75 ШС М3 на 200 А и проводами КП1-4/5 | |
| 200-0-200 А | 1,5 | ||
| 0-300 | 2,5 | С измерительным шунтом 75 ШС М3 на 300 А и проводами КП1-4/5 | |
| 300-0-300 | 1,5 | ||
| 0-500 А | 2,5 | С измерительным шунтом 75 ШС М3 на 500 А и проводами КП1-4/5 | |
| 500-0-500 А | 1,5 | ||
| 0-750 А | 2,5 | С измерительным шунтом 75 ШС М3 на 750 А и проводами КП1-4/5 | |
| 750-0-750 А | 1,5 | ||
| 200-0-750 А | 1,5 | ||
| 0-1 кА | 2,5 | С измерительным шунтом 75 ШС М3 на 1000 А и проводами КП1-4/5 | |
| 1-0-1 кА | 1,5 | ||
| 0-1,5 кА | 2,5 | С измерительным шунтом 75 ШС М3 на 1500 А и проводами КП1-4/5 | |
| 1,5-0-1,5 кА | 1,5 | ||
| 0-4 кА | 2,5 | С измерительным шунтом 75 ШС М3 на 4000 А и проводами КП1-4/5 | |
| 4-0-4 кА | 1,5 | ||
| 0-6 кА | 2,5 | С измерительным шунтом 75 ШС М3 на 6000 А и проводами КП1-4/5 | |
| 6-0-6 кА | 1,5 | ||
| 0-7,5 кА | 2,5 | С измерительным шунтом 75 ШС М3 на 7500 А и проводами КП1-4/5 | |
| 7,5-0-7,5 кА | 1,5 |
| Диапазоны измерения по току | Диапазоны измерения по напряжению | Ток полного отклонения | Падение напряжения | Класс точности | Способ включения |
| 0-1 А | 0-3 кВ | 5,0 мА | 75 мВ | 2,5 | С индивидуальным шунтом Р105 и добавочным сопротивлением ДС 0,6 Мом; 5 мА (типа Р103) |
Пример записи при заказе: «Миллиамперметр ЭА2231, 0-1 мА, ТУ 4223-001-05798310-99»;
без заливки герметиком: «Миллиамперметр ЭА2233А, 0-1 мА, ТУ 4223-001-05798310-99";
со специальной шкалой: «Миллиамперметр ЭА2231А, 0-1 мА, ТУ 4223-001-05798310-99» (где Х – исполнение по конструкторской документации);
амперметр ЭА2231 с диапазонами измерения 0-1 А и 0,3 кВ без добавочного сопротивления Р103: «Амперкиловольтметр ЭА2231, 0,1 А и 0,3 кВ, без Р103, ТУ4223-001-05798310-99».
Вся документация и сертификаты высылается отдельно по запросу.
